Компоненты заднего тормоза — левый задний тормозной суппорт в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|

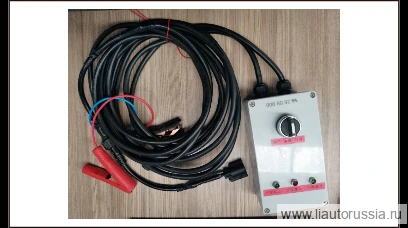

| 1 | P4OUVU3TUG | Переходной кабель инструмента разблокировки EPB |  | Разблокируйте стояночный тормоз EPB неисправного автомобиля |
Подготовительные работы 8
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 5 шагов
-
Отсоедините разъём жгута проводов тормозного суппорта в сборе (левый задний) (1 шт.).
-
Выверните крепёжный болт (1 шт.) левого заднего тормозного шланга, отсоедините левый задний тормозной шланг от левого заднего тормозного суппорта в сборе.
🔧 торцевая головка Внимание: если EPB не удаётся разблокировать штатным способом, используйте для этого специальный инструмент Li-2007001: 11 мм -
Переведите разъём для разблокировки суппорта на переходник — коннектор модель 09444024. 2 . Сначала закрепите зажимы питания инструмента на положительной и отрицательной клеммах аккумулятора 12В, убедитесь, что индикатор питания на блоке управления загорелся;
-
Подсоедините разъём электродвигателя к порту EPB на тормозном диске, поверните ручку на блоке управления, чтобы электродвигатель EPB вращался вперёд и назад, тем самым выполнив разблокировку EPB.
-

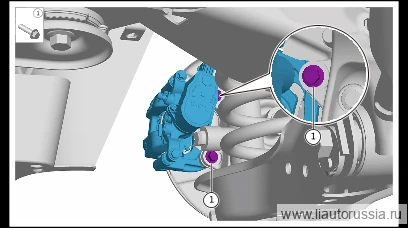

Выверните крепёжный болт (2 шт.) левого заднего тормозного суппорта в сборе, снимите левый задний тормозной суппорт в сборе.
🔧 торцевая головка 15 мм
Установка 3 шагов
-
Установите левый задний тормозной суппорт в сборе, установите крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.). Q1841245TF61 Болт с шестигранной головкой и фланцем Момент затяжки: 45 Н·м+45°
⚙︎ 45 Н·м+45°🔧 торцевая головка 15 ммQ1841245TF61 -
Подсоедините левый задний тормозной шланг к левому заднему тормозному суппорту в сборе, установите крепёжный болт(1 шт.) левого заднего тормозного шланга. Момент затяжки: пока отсутствует, будет добавлен позднее
🔧 головка 11 мм -
Подсоедините разъём жгута проводов левого заднего тормозного суппорта в сборе (1 шт.).
Примечание. После завершения замены нажмите педаль тормоза 3–5 раз, затем подавайте питание.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый задний тормозной суппорт в сборе, установите крепёжны… | 45 Н·м+45° |
