Компоненты заднего стабилизатора — задний поперечный стабилизатор в сборе
Задняя подвеска · Li L6 2024 · стр. 1322–1323 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- правая соединительная тяга заднего стабилизатора в сборе
- левая соединительная тяга заднего стабилизатора в сборе
Снятие 1 шагов
-

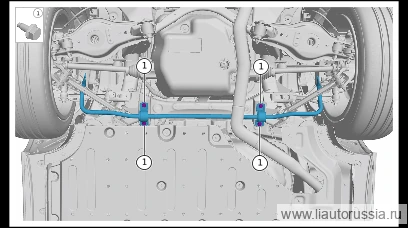

Выверните крепёжный болт заднего поперечного стабилизатора в сборе (4 шт.), снимите задний поперечный стабилизатор в сборе.
🔧 головка Внимание: M01-89010026 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 16 ммM01-89010026одноразовая деталь
Установка 1 шагов
-
Установите задний поперечный стабилизатор в сборе, установите фиксирующий болт заднего поперечного стабилизатора в сборе (4 шт.). M01-89010026 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м Используйте
⚙︎ 75±5 Н·м🔧 головка Внимание: M01-89010026 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммM01-89010026одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задний поперечный стабилизатор в сборе, установите фиксирую… | 75±5 Н·м |
