Компоненты тормозной магистрали — правый задний тормозной шланг
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Колесо в сборе
Снятие 5 шагов
-
Выверните крепёжный болт правого заднего тормозного шланга (1 шт.) и шайбу, отсоедините правый задний тормозной шланг от правого заднего тормозного суппорта в сборе.
🔧 торцевая головка 11 мм -

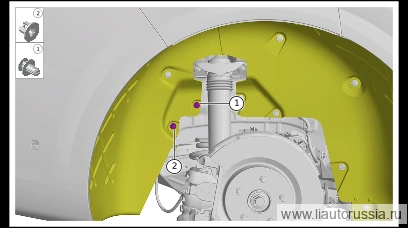

Выверните пластиковую крепёжную гайку(1 шт.) правого заднего подкрылка.
🔧 головка 11 мм -
Снимите фиксирующую защёлку (1 шт.) правого заднего подкрылка, приподнимите правый задний подкрылок.
-

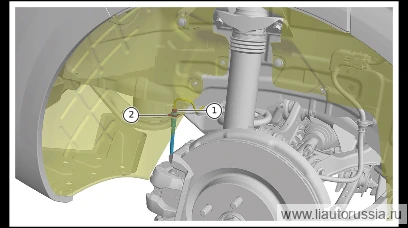

Выверните крепёжную гайку тормозной трубки 2 правой задней (1 шт.), отсоедините тормозную трубку 2 правую заднюю от правого заднего тормозного шланга.
🔧 головка 11 мм -
Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый задний).
Установка 5 шагов
-
Установите тормозной шланг правый задний, установите волнообразную фиксирующую клипсу тормозного шланга.
-
Подсоедините тормозную трубку 2 заднюю правую к правому заднему тормозному шлангу, установите крепёжную гайку тормозной трубки 2 задней правой (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов может быть использована повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Внимание: данное соединение представляет собой соединение папа-мама (грибовидная головка и раструб), герметизация обеспечивается за счёт деформации грибовидной головки тормозной трубки 2 задней правой и тормозного шланга под давлением 11 мм -
Установите на место правый задний подкрылок, установите крепёжную защёлку(1 шт.) правого заднего подкрылка.
-
Установите пластиковую крепёжную гайку (1 шт.) правого заднего подкрылка. M01-89398101 пластиковая гайка
🔧 торцевая головка 11 ммM01-89398101 -
Подсоедините правый задний тормозной шланг к правому заднему тормозному суппорту в сборе, установите крепёжный болт правого заднего тормозного шланга (1 шт.) и шайбу. Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините тормозную трубку 2 заднюю правую к правому заднему тормоз… | 16±2 Н·м |
| Подсоедините правый задний тормозной шланг к правому заднему тормозном… | 39±2 Н·м |
