Компоненты тормозной магистрали — правый передний тормозной шланг
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко поглощает влагу — не используйте тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам людей. 2.
- После завершения установки нажмите на педаль тормоза с усилием не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте. 3.
- Ни в коем случае не проливайте и не разбрызгивайте тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и смойте водой. 4.
- Каждая деталь должна заменяться аккуратно и правильно, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении. 5.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль. 6.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не будут мешать другим компонентам. 7.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выйти из подъёмного режима» система автоматически произведёт закачку воздуха, после завершения закачки автомобиль можно перемещать по необходимости.
- После завершения установки нажмите на педаль тормоза с усилием не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Ни в коем случае не проливайте и не разбрызгивайте тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и смойте водой.
- Каждая деталь должна заменяться аккуратно и правильно, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не будут мешать другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Колесо в сборе
Снятие 3 шагов
-

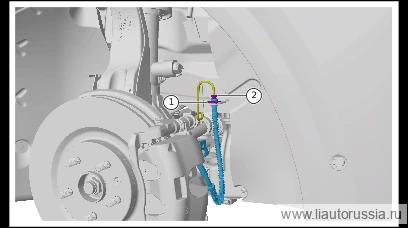

Выверните крепёжный болт (1 шт.) правого переднего тормозного шланга и шайбу, отсоедините правый передний тормозной шланг от правого переднего тормозного суппорта в сборе.
🔧 торцевая головка 11 мм -
Выверните крепёжную гайку тормозной трубки правой передней (1 шт.), отсоедините тормозную трубку правую переднюю от правого переднего тормозного шланга.
🔧 рожково-накидной ключ 11 мм -

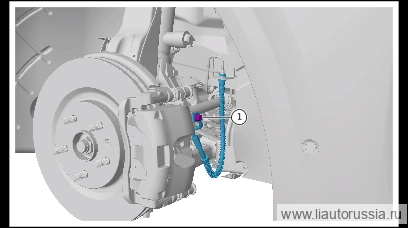

Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый передний).
Установка 4 шагов
-
Установите правую переднюю тормозную трубку (жёсткую), установите волновой зажим тормозного шланга.
-
Подсоедините правую переднюю тормозную трубку к правому переднему тормозному шлангу, установите крепёжную гайку правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов может быть использована повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Внимание: данное соединение представляет собой соединение папа-мама (грибовидная головка и раструб), герметизация обеспечивается за счёт деформации грибовидной головки правой передней тормозной трубки и тормозного шланга под давлением 11 мм -
Выверните крепёжный болт (1 шт.) правого переднего тормозного шланга и шайбу, отсоедините правый передний тормозной шланг от правого переднего тормозного суппорта в сборе.
🔧 торцевая головка 11 мм -
Подсоедините правый передний тормозной шланг к правому переднему тормозному суппорту в сборе, установите крепёжный болт(1 шт.) и шайбу правого переднего тормозного шланга. Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините правую переднюю тормозную трубку к правому переднему торм… | 16±2 Н·м |
| Подсоедините правый передний тормозной шланг к правому переднему тормо… | 39±2 Н·м |
