Компоненты тормозной магистрали — кронштейн датчика ускорения правый передний
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- блок датчика ускорения
Снятие 2 шагов
-

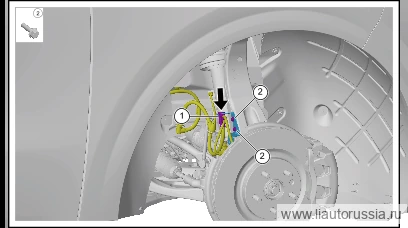

В месте, указанном стрелкой, отсоедините крепёжный фиксатор(1 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
-
Выверните крепёжный болт (2 шт.) кронштейна датчика ускорения (правого переднего).
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите кронштейн датчика ускорения правый передний, вверните крепёжный болт кронштейна датчика ускорения правого переднего (2 шт.). Q1860620F61 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61 -
Установите фиксатор (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн датчика ускорения правый передний, вверните крепё… | 9±1 Н·м |
