Компоненты переднего тормоза — левый передний тормозной суппорт в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 2 шагов
-
Выверните фиксирующий болт тормозного шланга левого переднего (1 шт.), отсоедините тормозной шланг левый передний от тормозного суппорта левого переднего в сборе.
🔧 головка 11 мм -

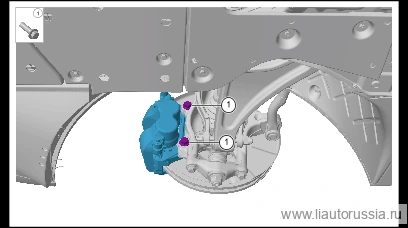

Выверните крепёжный болт (2 шт.) левого переднего тормозного суппорта в сборе, снимите левый передний тормозной суппорт в сборе.
🔧 торцевая головка 18 мм
Установка 2 шагов
-
Установите тормозной суппорт в сборе (левый передний), установите крепёжный болт тормозного суппорта в сборе (левый передний) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь -
Подсоедините тормозной шланг левый передний к тормозному суппорту левому переднему в сборе, установите фиксирующий болт тормозного шланга левого переднего (1 шт.). X01-35060006 Фиксирующий болт тормозного шланга левого переднего Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 головка 11 ммX01-35060006
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите тормозной суппорт в сборе (левый передний), установите креп… | 75 Н·м+45° |
| Подсоедините тормозной шланг левый передний к тормозному суппорту лево… | 37±2 Н·м |
