Компоненты левого заднего рычага подвески — задний рычаг регулировки развала в сборе

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Колесо в сборе

Снятие 9 шагов

1.

   1

   С помощью подъёмного оборудования подоприте рычаг развала задний в сборе.

2.

   2

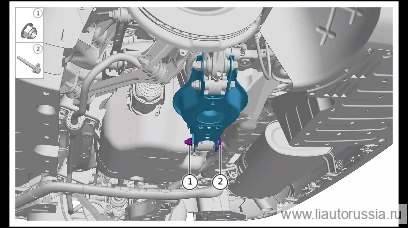

   Инструментом зафиксируйте эксцентриковый болт рычага развала заднего в сборе (левый задний) (1 шт.).

   🔧 головка 15 мм
3. 3

   Ослабьте крепёжную гайку (1 шт.).

   🔧 головка 18 мм
4. 4

   Используйте сквозной болт рычага регулировки развала заднего в сборе (левый задний) (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт рычага регулировки развала заднего в сборе (левый задний).

   🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • X01-89185052 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
   • Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

5.

   5

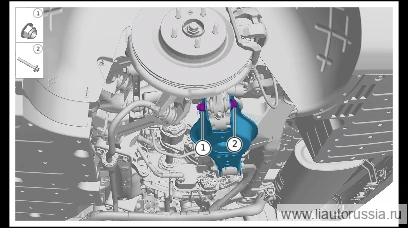

   С помощью инструмента зафиксируйте сквозной болт заднего рычага развала (левый задний) в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт заднего рычага развала (левый задний) в сборе.

   🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • X01-89185052 комплект болта с шестигранной фланцевой головкой и плоской шайбы — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33914T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

6.

   6

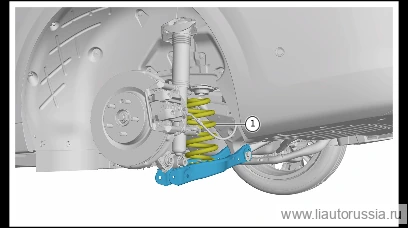

   Осторожно и медленно опустите подъёмное оборудование, снимите заднюю винтовую пружину.

7.

   7

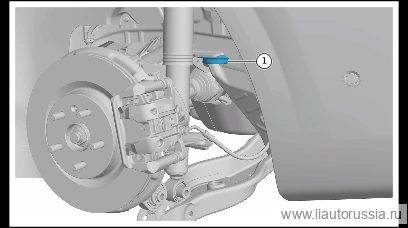

   При извлечении задней пружины следите за тем, чтобы одновременно была снята верхняя проставка задней пружины.

8.

   8

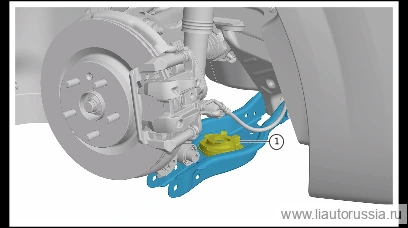

   Снимите нижнюю опорную прокладку задней спиральной пружины (левая задняя).

9.

   9

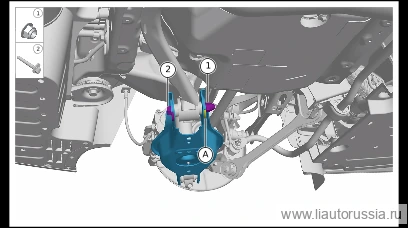

   С помощью инструмента зафиксируйте эксцентриковый болт заднего рычага развала в сборе (1 шт.), выверните крепёжную гайку (1 шт.), одновременно снимите эксцентриковую шайбу «A» (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт заднего рычага развала (левый задний) в сборе, снимите задний рычаг развала (левый задний) в сборе.

   🔧 головка 18 ммодноразовая деталь

   Примечание. Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33914T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

Установка 15 шагов

1.

   1

   Установите нижнюю опорную прокладку задней спиральной пружины и нижнюю опорную прокладку задней спиральной пружины на заднюю спиральную пружину.

   Примечание. В точке сопряжения задней спиральной пружины и нижней опорной прокладки задней спиральной пружины обеспечьте полную установку по посадочному месту.

2.

   2

   Видео демонстрирует установку нижней опоры задней винтовой пружины и задней винтовой пружины, используйте его в качестве справочного материала.
3. 3

   Видео демонстрирует установку верхней проставки задней пружины вместе с задней пружиной, используйте в качестве справки.

4.

   4

   Установите рычаг развала в сборе (левый задний), установите эксцентриковый болт рычага развала в сборе (1 шт.), одновременно установите эксцентриковую шайбу «A» (1 шт.). X01-89140146 Эксцентриковый болт X01-89400315 Эксцентриковая шайба

   X01-89140146X01-89400315
5. 5

   Инструментом зафиксируйте эксцентриковый болт рычага развала заднего в сборе (1 шт.), установите фиксирующую гайку (1 шт.).

   🔧 головка 18 ммодноразовая деталь

   Примечание

   • Достаточно предварительной затяжки, чтобы рычаг развала задний в сборе мог поворачиваться вверх-вниз.
   • Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка.
   • Q33914T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.

6.

   6

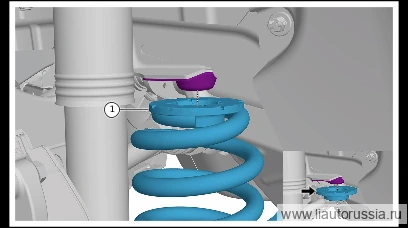

   Установите верхнюю опору задней винтовой пружины и заднюю винтовую пружину на установочный штифт кузовной панели автомобиля.

7.

   7

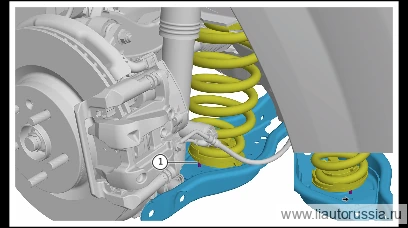

   Установите установочный штифт нижней опоры задней винтовой пружины в установочное отверстие рычага регулировки развала заднего в сборе.

8.

   8

   Используя подъёмное оборудование, медленно поднимите и поддержите рычаг регулировки развала заднего в сборе.

   Примечание

   • При подъёме подъёмного оборудования необходимо наблюдать, полностью ли установочный штифт нижней опоры задней винтовой пружины вошёл в установочное отверстие; если он установлен неправильно, опустите подъёмное оборудование, заново отрегулируйте положение нижней опоры винтовой пружины, после чего продолжите подъём рычага регулировки развала заднего в сборе.
   • При разборке/сборке необходимо одновременное участие двух специалистов по ремонту: один поднимает подъёмное оборудование, другой наблюдает за состоянием установки нижней опоры задней винтовой пружины.

9.

   9

   Убедившись, что задняя пружина установлена на место, с помощью подъёмного оборудования медленно поднимите и подоприте задний рычаг развала в сборе до положения установки крепёжного болта.

10.

    10

    Установите сквозной болт заднего рычага развала (левый задний) в сборе.
11. 11

    С помощью инструмента зафиксируйте сквозной болт рычага развала в сборе (левый задний) (1 шт.), установите фиксирующую гайку (1 шт.). X01-89185052 Комплект: болт с шестигранным фланцем и плоская шайба Момент затяжки: 130 Н·м+90° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание

    • X01-89185052 комплект болта с шестигранным фланцем и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.
    • Q33914T13F70 стопорная гайка с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.

12.

    12

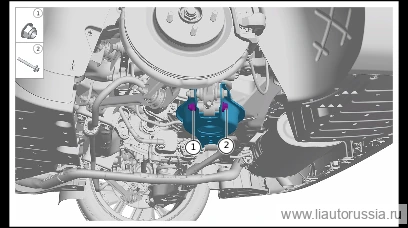

    Установите сквозной болт заднего рычага развала (левый задний) в сборе.
13. 13

    Используя сквозной болт заднего рычага развала (левый задний) в сборе (1 шт.), установите крепёжную гайку (1 шт.). X01-89185052 комплект болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание. Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33914T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

14.

    14

    С помощью инструмента зафиксируйте эксцентриковый болт рычага развала в сборе (левый задний) (1 шт.)

    🔧 головка 15 мм
15. 15

    Затяните фиксирующую гайку (1 шт.). Q33914T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем Момент затяжки: предварительная затяжка 90±5 Н·м, окончательная затяжка после регулировки развала-схождения 180±10 Н·м

    ⚙︎ предварительная затяжка90±5 Н·м🔧 головка 18 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
