Амортизатор правый задний в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 4 шагов
-

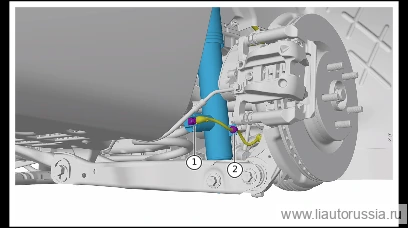

Отсоедините разъём жгута проводов амортизатора в сборе (правый задний) (1 шт.).
-
Отсоедините фиксатор (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса.
-

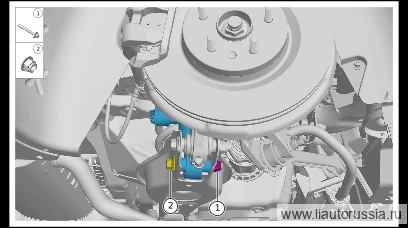

Используйте сквозной болт амортизатора правого заднего в сборе (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт амортизатора правого заднего в сборе.
🔧 головка 21 ммX01-89185052одноразовая детальПримечание- X01-89185052 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
- Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
-
Выверните крепёжные болты правого заднего амортизатора в сборе (2 шт.), снимите левый задний амортизатор в сборе.
🔧 головка LAA-89186135 направляющий болт с шестигранной фланцевой головкой 15 мм
Установка 5 шагов
-
Установите амортизатор в сборе (правый задний), установите крепёжный болт амортизатора в сборе (правый задний) (2 шт.). LAA-89186135 направляющий болт с шестигранным фланцем Момент затяжки: данные SBOM не синхронизированы, будут добавлены после синхронизации
🔧 головка 15 мм -
Установите сквозной болт амортизатора в сборе (правый задний) (1 шт.).
-
Инструментом зафиксируйте сквозной болт амортизатора заднего правого в сборе (1 шт.), установите фиксирующую гайку (1 шт.). X01-89185052 Комбинация шестигранного фланцевого болта и плоской шайбы Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка
⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая детальПримечание- X01-89185052 комбинация шестигранного фланцевого болта и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.
- Q33914T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.
-
Подсоедините фиксирующую защёлку жгута проводов датчика скорости вращения колеса заднего правого (1 шт.).
-
Установите разъём жгута проводов амортизатора правого заднего в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Инструментом зафиксируйте сквозной болт амортизатора заднего правого в… | 70 Н·м+150° |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
- Калибровка лидара - MAX
