Узел переключателей рулевого колеса
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже не повредите элементы обшивки салона.

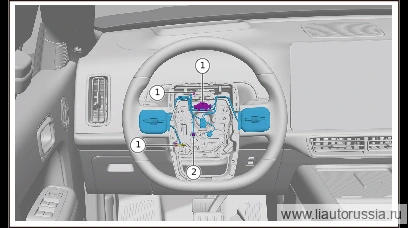

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка безопасности водителя
- Экран рулевого колеса в сборе
Снятие 2 шагов
-
Отсоедините разъём (3 шт.) жгута проводов многофункциональных кнопок рулевого колеса в сборе.
-
Снимите заземляющий крепёжный винт выключателей рулевого колеса в сборе, отогните фиксирующую планку жгута проводов выключателей рулевого колеса в сборе, пластиковой лопаткой равномерно, постепенно и синхронно отожмите многофункциональные кнопки рулевого колеса в сборе, снимите многофункциональные кнопки рулевого колеса в сборе.
🔧 торцевая головка-бита T20
Установка 2 шагов
-
Равномерно, постепенно и синхронно установите блок многофункциональных кнопок рулевого колеса в сборе, установите жгут проводов блока выключателей рулевого колеса в сборе, заверните заземляющий крепёжный винт блока выключателей рулевого колеса в сборе. Момент затяжки: 1.8±0.5 Н·м
⚙︎ 1.8±0.5 Н·м🔧 насадка-бита T20 -
Подсоедините разъём жгута проводов многофункциональных кнопок рулевого колеса в сборе (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Равномерно, постепенно и синхронно установите блок многофункциональных… | 1.8±0.5 Н·м |
