Датчик фронтального удара
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
Если какой-либо компонент ремня безопасности в сборе неисправен, не производите ремонт — замените ремень безопасности в сборе целиком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

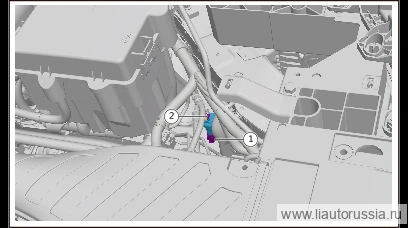

Отсоедините разъём жгута проводов датчика фронтального удара (левый передний) (1 шт.).
-
Выверните крепёжный болт (1 шт.) датчика переднего удара (левый передний), снимите датчик переднего удара (левый передний).
🔧 головка Примечание: Q1860620F61 болт фланцевый шестигранный является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммQ1860620F61одноразовая деталь
Установка 2 шагов
-
Установите датчик переднего столкновения (левый передний), заверните крепёжный болт датчика переднего столкновения (левый передний) (1 шт.). Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм Примечание: Q1860620F61 болт с шестигранной головкой и фланцем является одноразовой деталью, после каждой разборки/сборки необходимо заменять его новой детальюQ1860620F61одноразовая деталь -
Подсоедините разъём (1 шт.) жгута проводов переднего датчика удара (левый передний).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик переднего столкновения (левый передний), заверните к… | 9±1 Н·м |
