Уплотнительные компоненты правой задней двери — уплотнитель дверной рамы левой задней двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- Уплотнитель дверной рамы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 2 шагов
-

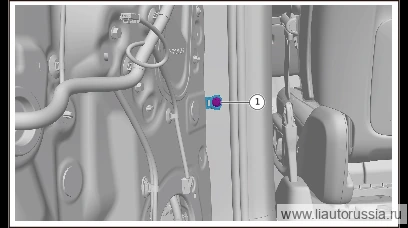

Выверните крепёжный болт ограничителя задней двери в сборе (1 шт.).
🔧 торцевая головка 10 мм -
В алфавитном порядке, по направлению стрелки, отсоедините уплотнитель дверной рамы левой задней двери (правая задняя), снимите уплотнитель дверной рамы левой задней двери (правая задняя).
одноразовая детальПримечание. Уплотнитель дверной рамы левой задней двери (правая задняя) LAA-62070130 — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую.
Установка 2 шагов
-
Установите уплотнитель дверного проёма левой задней двери (правая задняя), нанесите кистью грунтовку (Sika 205) на место приклеивания уплотнителя, время высыхания на отлип 3 минуты; затем установите уплотнитель дверного проёма левой задней двери (правая задняя) в алфавитном порядке по направлению стрелки.
одноразовая детальПримечание. LAA-62070130 уплотнитель дверного проёма левой задней двери (правая задняя) является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью. -
Установите крепёжные винты ограничителя задней двери в сборе (1 шт.). Винт с шестигранной звездообразной цилиндрической головкой Q215B0825T1F71S Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты ограничителя задней двери в сборе (1 шт.).… | 23±2 Н·м |
