Компоненты замка левой передней двери — ограничитель хода передней двери в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. облицовка треугольного окна левой передней двери в сборе
5. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
6. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
7. дверной фонарь
8. Снятие и установка узла облицовки левой передней двери
9. Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе

Снятие 2 шагов

1.

   1

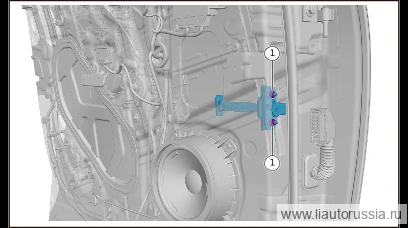

   Выверните крепёжные болты (1 шт.) ограничителя передней двери в сборе.

   🔧 головка-бита T35 мм

2.

   2

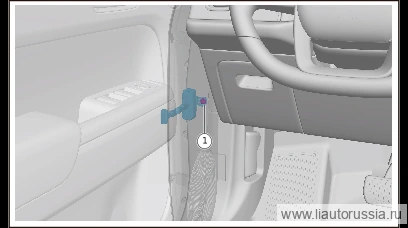

   Выверните фиксирующие гайки (2 шт.) ограничителя передней двери в сборе, снимите ограничитель передней двери в сборе.

   🔧 головка отвёртки 10 мм Примечание: Q33006F71 цельнометаллическая шестигранная фланцевая стопорная гайка является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой гайкойодноразовая деталь

Установка 2 шагов

1.

   1

   Установите ограничитель передней двери в сборе, установите крепёжные гайки ограничителя передней двери в сборе (2 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

2.

   2

   Заверните крепёжные болты ограничителя открывания передней двери в сборе (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем (Torx) Q215B0825T1F71S Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 отвёрточная головка T35

Моменты затяжки — сводка
