Выпускная трубка компрессора в сборе

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Откачка и заправка хладагента

Снятие 7 шагов

1.

   1

   Отсоедините разъём жгута проводов (1 шт.) выпускной трубки компрессора в сборе.
2. 2

   Отсоедините фиксатор жгута проводов (1 шт.) выпускного трубопровода компрессора в сборе.

3.

   3

   Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

   одноразовая деталь

   Примечание

   • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
   • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

4.

   4

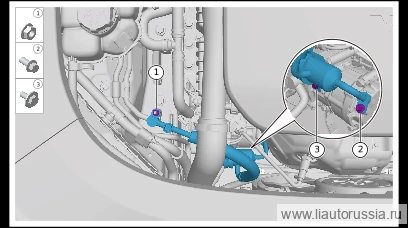

   Выверните крепёжные гайки (1 шт.) нагнетательной трубки компрессора в сборе, отсоедините нагнетательную трубку компрессора в сборе от соединительной трубки водяного конденсатора и воздушного конденсатора.

   🔧 головка 10 мм
5. 5

   Выверните крепёжные болты (1 шт.) нагнетательной трубки компрессора в сборе, отсоедините нагнетательную трубку компрессора в сборе от электрического компрессора в сборе.

   🔧 головка 10 мм
6. 6

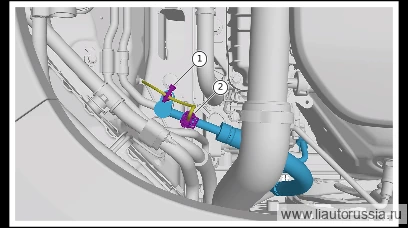

   Выверните крепёжный болт (1 шт.) выпускной трубки компрессора в сборе, снимите выпускную трубку компрессора в сборе.

   🔧 торцевая головка 10 мм

7.

   7

   Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

   одноразовая деталь

   Примечание

   • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
   • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

Установка 7 шагов

1.

   1

   Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
   • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

2.

   2

   Установите выпускную трубку компрессора в сборе, подсоедините выпускную трубку компрессора в сборе к электрокомпрессору в сборе, установите крепёжные болты (1 шт.) выпускной трубки компрессора в сборе. Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 18±2 Н·м

   ⚙︎ 18±2 Н·м🔧 Головка 10 ммQ1840820F61
3. 3

   Установите крепёжный болт (1 шт.) выпускного трубопровода компрессора в сборе. Q140B0616F70L шестигранный болт в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
4. 4

   Подсоедините нагнетательную трубку компрессора в сборе к соединительной трубке водяного конденсатора и воздушного конденсатора, установите крепёжные гайки (1 шт.) нагнетательной трубки компрессора в сборе. Q32006F61 Шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

5.

   5

   Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
   • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

6.

   6

   Установите фиксатор жгута проводов (1 шт.) выпускного трубопровода компрессора в сборе.
7. 7

   Подсоедините разъём (1 шт.) жгута проводов нагнетательной трубки компрессора в сборе.

Моменты затяжки — сводка
