Трубка всасывания компрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- При установке магистралей системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
- После отсоединения магистралей системы кондиционирования необходимо установить уплотнительный элемент в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Откачка и заправка хладагента
Снятие 4 шагов
-

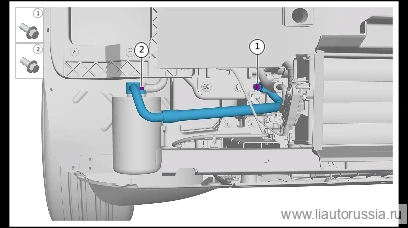

Выверните крепёжные болты (1 шт.) всасывающей трубки компрессора в сборе, отсоедините всасывающую трубку компрессора в сборе от газожидкостного сепаратора.
🔧 головка 10 мм -
Выверните крепёжный болт (1 шт.) всасывающей трубки компрессора в сборе, отсоедините всасывающую трубку компрессора в сборе от электрического компрессора в сборе, снимите всасывающую трубку компрессора в сборе.
🔧 торцевая головка 10 мм -
Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).
одноразовая детальПримечание- Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
- При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.
-
Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).
одноразовая детальПримечание- Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
- При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.
Установка 4 шагов
-
Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.
одноразовая детальПримечание- Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
- После замены уплотнительного кольца перед установкой нанесите смазочное масло.
- После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.
-
Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.
одноразовая детальПримечание- Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
- После замены уплотнительного кольца перед установкой нанесите смазочное масло.
- После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.
-
Установите всасывающую трубку компрессора в сборе, подсоедините всасывающую трубку компрессора в сборе к электрокомпрессору в сборе, установите крепёжные болты (1 шт.) всасывающей трубки компрессора в сборе. Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 Головка 10 ммQ1840820F61 -
Подсоедините трубопровод всасывания компрессора в сборе к ресиверу-осушителю, установите крепёжный болт (1 шт.) трубопровода всасывания компрессора в сборе. Q1840820F61 шестигранный фланцевый болт Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите всасывающую трубку компрессора в сборе, подсоедините всасыв… | 18±2 Н·м |
| Подсоедините трубопровод всасывания компрессора в сборе к ресиверу-осу… | 18±2 Н·м |
