Трубка низкого давления газожидкостного сепаратора в сборе

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Демонтаж/монтаж узла переднего бампера в сборе
7. Откачка и заправка хладагента

Снятие 4 шагов

1.

   1

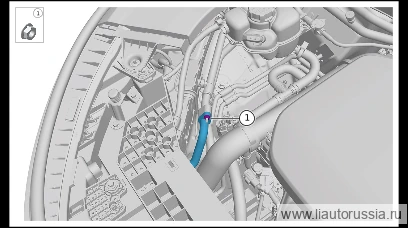

   Выверните крепёжную гайку (1 шт.) трубопровода низкого давления ресивера-осушителя в сборе, отсоедините трубопровод низкого давления ресивера-осушителя в сборе от трубопровода низкого давления переднего испарителя в сборе.

   🔧 головка 10 мм

2.

   2

   Снимите уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
   • При демонтаже и монтаже трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо; в случае повреждения трубопровод в сборе подлежит замене.

3.

   3

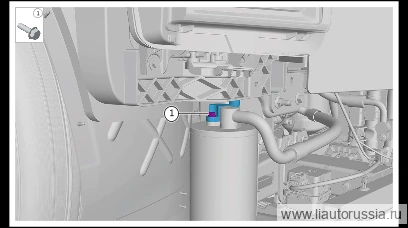

   Выверните крепёжные болты (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе, отсоедините трубку низкого давления газожидкостного сепаратора в сборе от газожидкостного сепаратора, снимите трубку низкого давления газожидкостного сепаратора в сборе.

   🔧 головка 10 мм

4.

   4

   Снимите уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
   • При демонтаже и монтаже трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо; в случае повреждения трубопровод в сборе подлежит замене.

Установка 4 шагов

1.

   1

   Установите новое уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
   • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

2.

   2

   Установите трубку низкого давления газожидкостного сепаратора в сборе, подсоедините трубку низкого давления газожидкостного сепаратора в сборе к газожидкостному сепаратору, установите крепёжный болт(ы) (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе. Q1840820F61 Болт с шестигранной головкой и фланцем Момент затяжки: 18±2 Н·м

   ⚙︎ 18±2 Н·м🔧 торцевая головка 10 ммQ1840820F61

3.

   3

   Установите новое уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
   • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

4.

   4

   Подсоедините трубку низкого давления газожидкостного сепаратора в сборе к трубке низкого давления переднего испарителя в сборе, установите крепёжную гайку (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм
