Обратная трубка аккумуляторной батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- Необходимо использовать охлаждающую жидкость, соответствующую требованиям, категорически запрещается использовать воду, некачественную охлаждающую жидкость или смешивать с охлаждающей жидкостью другого типа.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
- При заправке охлаждающей жидкости избегайте попадания охлаждающей жидкости на детали автомобиля.
- При демонтаже возвратного патрубка высокотемпературного радиатора оберните вокруг него чистую ткань для впитывания вытекающей охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 3 шагов
-

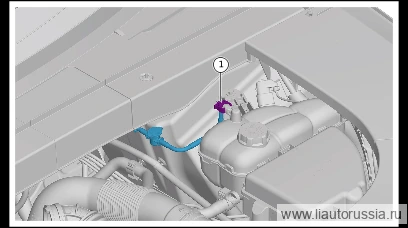

Нажмите на фиксатор (1 шт.) обратной трубки аккумуляторной батареи, отсоедините обратную трубку аккумуляторной батареи от интегрированного расширительного бачка.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

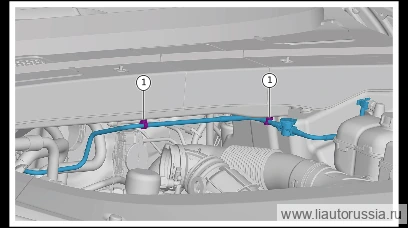

Отсоедините фиксатор (2 шт.) крепления обратной трубки аккумуляторной батареи от поперечины в сборе, соединяющей передние стойки амортизаторов.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! -

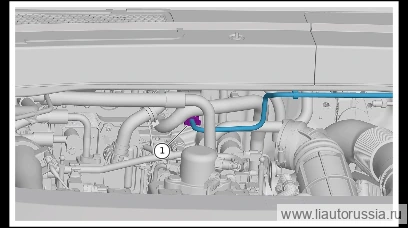

Нажмите на фиксатор (1 шт.) обратной трубки аккумуляторной батареи, отсоедините обратную трубку аккумуляторной батареи от интегрированного модуля управления температурой, снимите обратную трубку аккумуляторной батареи.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 3 шагов
-
Установите возвратный патрубок аккумуляторной батареи, нажмите на фиксатор (1 шт.), подсоедините возвратный патрубок аккумуляторной батареи к интегрированному модулю терморегулирования.
-
Установите фиксатор (2 шт.) крепления обратной трубки аккумуляторной батареи к поперечине соединения передних амортизаторных стоек в сборе.
-
Нажмите на фиксатор (1 шт.), подсоедините обратную трубку аккумуляторной батареи к интегрированному расширительному бачку.
