Монтажный кронштейн хомута трубки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 4 шагов
-

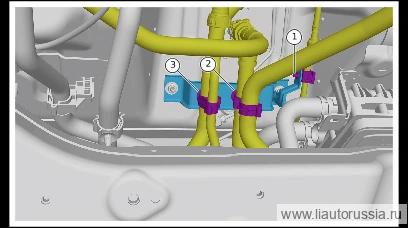

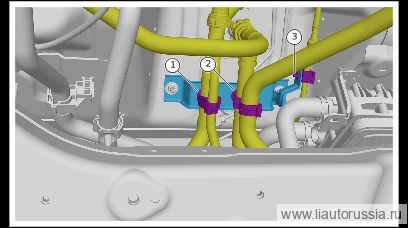

Отсоедините фиксатор (1 шт.) крепления подузла в сборе трубопровода переднего электродвигателя.
-
Отсоедините фиксирующую защёлку (1 шт.) подузла трубопровода заднего электродвигателя в сборе.
-
Отсоедините фиксатор (1 шт.) топливоподающей трубки бака III в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

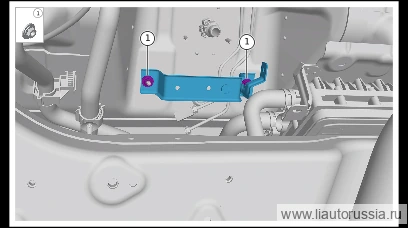

Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.
🔧 торцевая головка 10 мм
Установка 4 шагов
-
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206 -
Установите фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.
-
Установите фиксатор (1 шт.) крепления подузла в сборе трубопровода заднего электродвигателя.
-
Установите фиксирующую защёлку (1 шт.) подузла трубопровода переднего электродвигателя в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн хомута трубки, установите крепёжную гай… | 9±1 Н·м |
