Кронштейн высоковольтного водяного нагревателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- Во избежание ожога запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
- Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, система охлаждения выбросит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар — избегайте вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистой воды, вызовите принудительную рвоту или немедленно обратитесь к врачу.
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя мерную ёмкость для последующей регенерации или утилизации.
- Не допускается слив охлаждающей жидкости в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- После отсоединения магистралей системы кондиционирования необходимо установить заглушки на разъёмы во избежание попадания посторонних предметов в систему кондиционирования.
- Используйте хомут трубки для пережатия шланга, чтобы сократить неоправданные потери охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | Z8834I9750 | Хомут трубки охлаждающей жидкости |  | Хомут трубки охлаждающей жидкости |
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 12 шагов
-
1. Вытяните кнопку разблокировки первой ступени до упора. 2. Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов высоковольтного жидкостного нагревателя (1 шт.).
-
Отсоедините фиксатор (3 шт.) высоковольтного жгута проводов высоковольтного водяного нагревателя.
-
Отсоедините разъём жгута проводов высоковольтного жидкостного подогревателя (1 шт.).
-
Отсоедините фиксирующую защёлку жгута проводов высоковольтного водяного нагревателя (1 шт.).
-
Выверните крепёжную гайку(1 шт.) провода массы PTC, отсоедините провод массы PTC.
🔧 головка 10 мм -

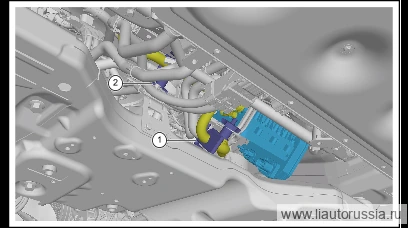

Зажмите подводящий шланг PTC-нагревателя с помощью зажима для шлангов.
🔧 зажим для шлангов Li-1002029 -
Зажмите отводящий шланг PTC зажимом для шлангов. Оснастка: зажим для шлангов Li-1002029
-
Ослабьте фиксирующий хомут подводящего шланга ОЖ PTC-нагревателя, отсоедините подводящий шланг ОЖ PTC-нагревателя.
-
Ослабьте хомут крепления отводящего шланга PTC-нагревателя, отсоедините отводящий шланг PTC-нагревателя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! Перед отсоединением отводящего шланга обеспечьте защиту высоковольтного водяного нагревателя от попадания влаги. -
Выверните крепёжный болт высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя (2 шт.). Оснастка: головка 10 мм
🔧 головка 10 мм -
Выверните крепёжную гайку(3 шт.) высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя, снимите высоковольтный водяной нагреватель с кронштейном высоковольтного водяного нагревателя.
🔧 головка 10 мм -
Выверните фиксирующий болт (8 шт.) кронштейна высоковольтного жидкостного нагревателя, снимите кронштейн высоковольтного жидкостного нагревателя.
🔧 головка под отвёртку T30
Установка 15 шагов
-
Установите кронштейн высоковольтного водяного нагревателя, установите крепёжный болт(8 шт.) кронштейна высоковольтного водяного нагревателя. M01-89010040 самонарезающий винт с внутренним шестигранно-фигурным приводом, цилиндрической головкой и фланцем Момент затяжки: 6.5±1 Н·м
⚙︎ 6.5±1 Н·м🔧 головка-бита T30M01-89010040 -
Установите высоковольтный жидкостный нагреватель вместе с кронштейном высоковольтного жидкостного нагревателя, установите фиксирующую гайку (3 шт.) высоковольтного жидкостного нагревателя с кронштейном высоковольтного жидкостного нагревателя. M01-89320206 Комбинированная деталь: шестигранная фланцевая гайка и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206 -
Установите крепёжный болт(2 шт.) высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя. Q140B0616F70L комбинированный узел из шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините отводящий шланг ОЖ PTC-нагревателя, установите фиксирующий хомут отводящего шланга ОЖ PTC-нагревателя.
-
Подсоедините подводящий шланг PTC-нагревателя, установите хомут крепления подводящего шланга PTC-нагревателя.
-
Снимите зажим для шлангов с подводящего шланга PTC-нагревателя.
🔧 зажим для шлангов Li-1002029 -
Снимите зажим для шлангов с отводящего шланга PTC. Оснастка: зажим для шлангов Li-1002029
-
Подсоедините провод массы PTC, установите крепёжную гайку провода массы PTC (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м Оснастка: головка 10 мм
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите фиксирующую защёлку(1 шт.) жгута проводов высоковольтного водяного нагревателя.
-
Подсоедините разъём жгута проводов высоковольтного жидкостного подогревателя (1 шт.).
-
Установите фиксирующую защёлку (3 шт.) высоковольтного жгута проводов высоковольтного жидкостного нагревателя.
-
Подсоедините разъём (1 шт.) высоковольтного жгута проводов высоковольтного водяного нагревателя. 3. Переместите кнопку разблокировки до упора.
-
Перед установкой высоковольтного водяного нагревателя проверьте соединительные трубопроводы на отсутствие внешних повреждений и трещин, при их наличии выполните замену.
-
Проверьте и убедитесь, что соединительные шланги высоковольтного водяного нагревателя установлены до места.
-
С помощью мультиметра выполните измерения согласно стандарту: Выявление короткого замыкания: сопротивление между высоковольтным и низковольтным разъёмами и на массу; по результатам теста, если сопротивление HV-~HV+, HV+~HV- оказывается на уровне (Ом), внутри детали PTC возможно короткое замыкание — деталь необходимо заменить. Выявление потери изоляции: если по мегомметру сопротивление HV+~GND или HV-~GND менее 5 МОм, деталь признаётся неисправной.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн высоковольтного водяного нагревателя, установите… | 6.5±1 Н·м |
| Установите высоковольтный жидкостный нагреватель вместе с кронштейном… | 9±1 Н·м |
| Установите крепёжный болт(2 шт.) высоковольтного водяного нагревателя… | 9±1 Н·м |
| Подсоедините провод массы PTC, установите крепёжную гайку провода масс… | 9±1 Н·м |
