Интегрированный модуль управления температурными режимами — чиллер

Охлаждение батареи и контур отопителя · Li L6 2024 · стр. 2227–2228 оригинала

2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или сразу обратиться за медицинской помощью.

Примечания

В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Интегрированный модуль управления температурными режимами — чиллер

Подготовительные работы 7

Двери автомобиля книга владельца
Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Открытие и закрытие капота
Откачка и заправка хладагента
Декоративный кожух двигателя в сборе
Воздушный фильтр в сборе

Снятие 2 шагов

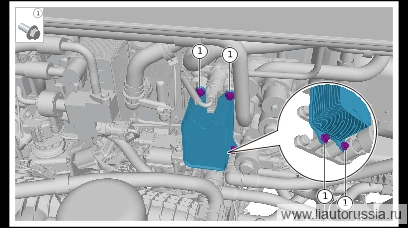

Выверните крепёжный болт(4 шт.) чиллера, снимите чиллер.

🔧 головка 8 мм
Снимите уплотнительное кольцо чиллера.

одноразовая деталь

Примечание. Уплотнительное кольцо LAA-90000430 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.

Установка 2 шагов

1

Установите новое уплотнительное кольцо чиллера.

одноразовая деталь
Примечание
- Уплотнительное кольцо LAA-90000430 является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять его новой деталью.
- После замены уплотнительного кольца перед установкой нанесите смазочное масло.
- После замены трубопровода и повторной заправки хладагентом необходимо повторно выполнить проверку на утечку хладагента.
Установите чиллер, установите крепёжный болт чиллера (4 шт.). LAA-90000428 болт с наружным шестигранником фланцевый Момент затяжки: 8 Н·м Оснастка: головка 8 мм

⚙︎ 8 Н·м🔧 головка 8 мм

Моменты затяжки — сводка

Операция	Момент
Установите чиллер, установите крепёжный болт чиллера (4 шт.). LAA-9000…	8 Н·м
