Интегрированный модуль терморегулирования — электронный расширительный клапан в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или сразу обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 3 шагов
-

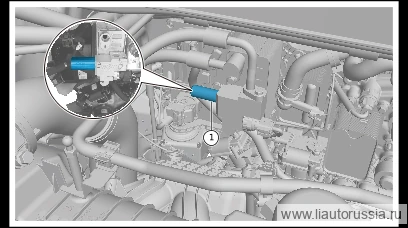

Отсоедините разъём (1 шт.) жгута проводов узла электронного расширительного клапана в сборе.
-

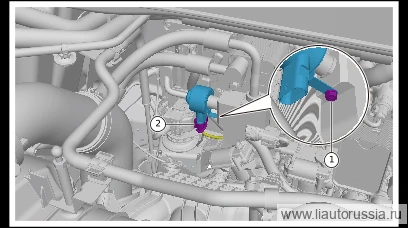

Выверните крепёжный винт электронного расширительного клапана в сборе (1 шт.), снимите электронный расширительный клапан в сборе. Оснастка: головка 8 мм
🔧 головка 8 мм -
С помощью специального инструмента выверните клапанный элемент электронного расширительного клапана. Специальный инструмент для корпуса клапана ERV: Li-3015004
Установка 3 шагов
-
Установите золотник электронного расширительного клапана с использованием специального инструмента. Момент затяжки: 15 Н·м Специальный инструмент для корпуса клапана ERV: Li-3015004
⚙︎ 15 Н·м -
Установите узел электронного расширительного клапана в сборе, установите крепёжные винты (1 шт.) узла электронного расширительного клапана в сборе.
🔧 головка 8 мм -
Подсоедините разъём жгута проводов электронного расширительного клапана в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите золотник электронного расширительного клапана с использован… | 15 Н·м |
