Интегрированный модуль терморегулирования — датчик температуры высокого давления
Охлаждение батареи и контур отопителя · Li L6 2024 · стр. 2237–2238 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или сразу обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шагов
-

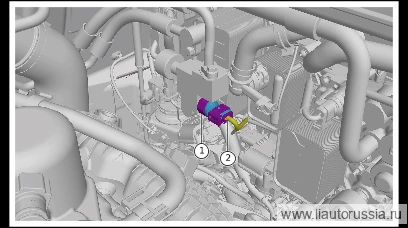

Отсоедините разъём (1 шт.) жгута проводов датчика температуры высокого давления.
-
Выверните датчик температуры на стороне высокого давления. Оснастка: головка 24 мм
🔧 головка 24 мм
Установка 2 шагов
-
Установите датчик температуры высокого давления. Момент затяжки: 9 Н·м
⚙︎ 9 Н·м🔧 головка 24 мм -
Подсоедините разъём жгута проводов датчика температуры высокого давления (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик температуры высокого давления. Момент затяжки: 9 Н·… | 9 Н·м |
