Газожидкостный сепаратор

Магистрали кондиционера · Li L6 2024 · стр. 2312–2314 оригинала

5 шагов снятия5 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.

Примечания

При установке магистралей системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
После отсоединения магистралей системы кондиционирования необходимо установить уплотнительный элемент в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 7

Двери автомобиля книга владельца
Открытие и закрытие капота
Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Подъём и опускание автомобиля
Демонтаж/монтаж узла переднего бампера в сборе
Откачка и заправка хладагента

Снятие 5 шагов

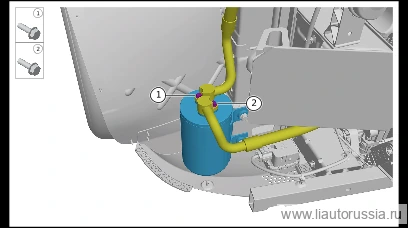

Выверните крепёжный болт (1 шт.) трубопровода низкого давления ресивера-осушителя в сборе, отсоедините трубопровод низкого давления ресивера-осушителя в сборе от ресивера-осушителя.

🔧 головка 10 мм
Выверните крепёжные болты (1 шт.) всасывающей трубки компрессора в сборе, отсоедините всасывающую трубку компрессора в сборе от газожидкостного сепаратора.

🔧 головка 10 мм
3

Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).

одноразовая деталь
Примечание
- Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
- При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.
4

Снимите уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

одноразовая деталь
Примечание
- Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
- При демонтаже и монтаже трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо; в случае повреждения трубопровод в сборе подлежит замене.

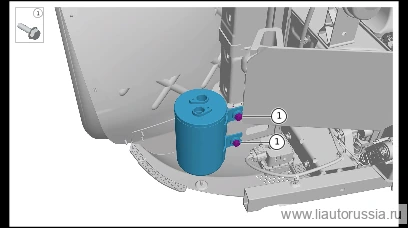

Выверните крепёжный болт (2 шт.) ресивера-осушителя, снимите ресивер-осушитель.

🔧 головка 10 мм

Установка 5 шагов

Установите газожидкостный сепаратор, установите крепёжные болты (2 шт.) газожидкостного сепаратора.

🔧 головка 10 мм
2

Установите новое уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

одноразовая деталь
Примечание
- Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
- После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
- После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.
3

Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.

одноразовая деталь
Примечание
- Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
- После замены уплотнительного кольца перед установкой нанесите смазочное масло.
- После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.
Подсоедините трубопровод всасывания компрессора в сборе к ресиверу-осушителю, установите крепёжный болт (1 шт.) трубопровода всасывания компрессора в сборе. Q1840820F61 шестигранный фланцевый болт Момент затяжки: 18±2 Н·м

⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
Подсоедините трубку низкого давления газожидкостного сепаратора в сборе к газожидкостному сепаратору, установите крепёжные болты (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе. Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 18±2 Н·м

⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61

Моменты затяжки — сводка

Операция	Момент
Подсоедините трубопровод всасывания компрессора в сборе к ресиверу-осу…	18±2 Н·м
Подсоедините трубку низкого давления газожидкостного сепаратора в сбор…	18±2 Н·м
