Дегазационная трубка отопителя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя мерную ёмкость для последующей регенерации или утилизации.
- Не допускается слив охлаждающей жидкости в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- По коммерческим соображениям блок цилиндров в качестве запасной части не поставляется; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже фиксирующих хомутов трубок обязательно используйте водопроводные (шланговые) клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 8 шагов
-
Выверните крышку расширительного бачка двигателя.
-
С помощью вакуумного устройства для заправки охлаждающей жидкости откачайте максимально возможное количество охлаждающей жидкости из расширительного бачка двигателя (ДВС).
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -

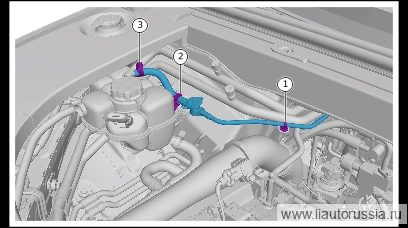

Ослабьте хомут трубки деаэрации отопителя в сборе, отсоедините трубку деаэрации отопителя в сборе от расширительного бачка двигателя (ДВС). 2. Отсоедините трубку деаэрации отопителя в сборе от расширительного бачка двигателя (ДВС).
-

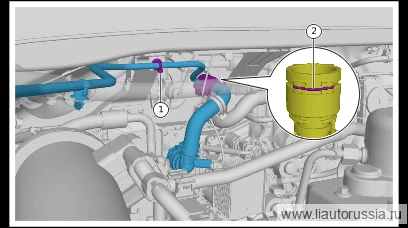

Отсоедините фиксирующую защёлку (1 шт.) трубки удаления воздуха отопителя в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -
Отсоедините фиксирующие защёлки трубки удаления воздуха отопителя в сборе (1 шт.).
-
Ослабьте хомут крепления узла трубки удаления воздуха отопителя в сборе, отсоедините узел трубки удаления воздуха отопителя в сборе от переднего узла HVAC в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -
Отсоедините разъём жгута проводов деаэрационной трубки отопителя в сборе (1 шт.). 2 . Отсоедините фиксирующую защёлку жгута проводов моторного отсека от деаэрационной трубки отопителя в сборе (1 шт.).
-

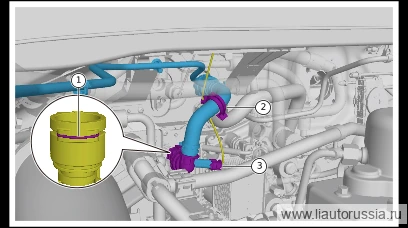

Ослабьте хомут трубки деаэрации отопителя в сборе, отсоедините трубку деаэрации отопителя в сборе от интегрированного модуля терморегулирования, снимите трубку деаэрации отопителя в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью!
Установка 8 шагов
-

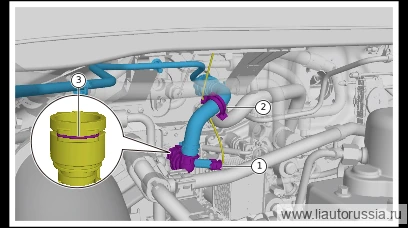

Установите трубку удаления воздуха отопителя в сборе, подсоедините трубку удаления воздуха отопителя в сборе к интегрированному модулю управления теплом, установите фиксирующий хомут трубки удаления воздуха отопителя в сборе.
-
Установите фиксатор (1 шт.) жгута проводов моторного отсека на узел трубки удаления воздуха отопителя в сборе.
-
Подсоедините разъём жгута проводов деаэрационной трубки отопителя в сборе (1 шт.).
-
Подсоедините трубку деаэрации отопителя в сборе к переднему HVAC в сборе, установите хомут трубки деаэрации отопителя в сборе.
-
Установите фиксирующую защёлку (1 шт.) патрубка удаления воздуха отопителя в сборе.
-
Установите фиксирующую защёлку (1 шт.) патрубка удаления воздуха отопителя в сборе.
-
Установите деаэрационную трубку отопителя в сборе на расширительный бачок ДВС.
-
Подсоедините трубку удаления воздуха отопителя в сборе к расширительному бачку двигателя (ДВС), установите фиксирующий хомут трубки удаления воздуха отопителя в сборе.
