Датчик температуры
Магистрали кондиционера · Li L6 2024 · стр. 2327–2328 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- При установке магистралей системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
- После отсоединения магистралей системы кондиционирования необходимо установить уплотнительный элемент в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
Снятие 2 шагов
-

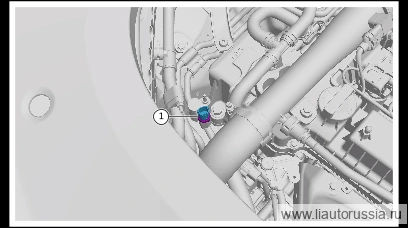

Отсоедините разъём (1 шт.) жгута проводов датчика температуры.
-
Выверните датчик температуры.
🔧 рожковый ключ 18 мм
Установка 2 шагов
-

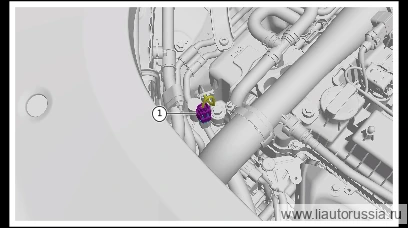

Установите датчик температуры. Момент затяжки: 15-20 Н·м
⚙︎ 15-20 Н·м🔧 Рожковый ключ 18 мм -
Подсоедините разъём жгута проводов (1 шт.) датчика температуры.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик температуры. Момент затяжки: 15-20 Н·м Используемый… | 15-20 Н·м |
