Датчик CO2
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 3 шагов
-
Выверните крепёжные винты (2 шт.) правой нижней защитной панели ниши для ног в сборе, отсоедините правую нижнюю защитную панель ниши для ног в сборе.
🔧 крестовая отвёртка -

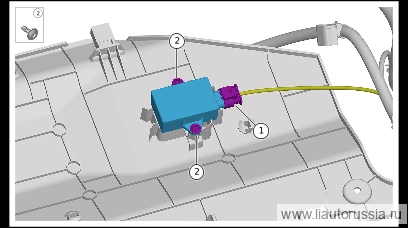

Отсоедините разъём жгута проводов датчика CO2 (1 шт.).
-
Выверните крепёжные винты (2 шт.) датчика CO2, снимите датчик CO2.
🔧 насадка-бита T25
Установка 3 шагов
-

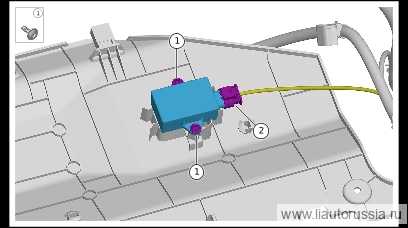

Установите датчик CO2, установите крепёжный винт(ы) (2 шт.) датчика. X01-89274012 Винт-саморез с фланцем и цилиндрической головкой под внутренний шестигранный шлиц (torx) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T25X01-89274012 -
Подсоедините разъём жгута проводов (1 шт.) датчика CO2.
-
Установите правую нижнюю защитную панель в зоне ног, установите крепёжный винт (2 шт.) правой нижней защитной панели в зоне ног в сборе. Q221B4216F38 самонарезающий винт с крестообразным шлицем и полукруглой головкой в сборе с плоской шайбой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёртка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик CO2, установите крепёжный винт(ы) (2 шт.) датчика. X… | 1.5±0.5 Н·м |
| Установите правую нижнюю защитную панель в зоне ног, установите крепёж… | 1.5±0.5 Н·м |
