Панель выключателей левой задней боковины в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
Снятие 2 шагов
-
Отсоедините плафон освещения двери багажника фонаря багажного отделения в сборе (левая сторона) от панели выключателей правой задней боковины в сборе.
Примечание. При демонтаже плафона освещения двери багажника фонаря багажного отделения в сборе (левая сторона) подходящим инструментом нажмите в месте, указанном стрелкой, надавите вниз на плафон освещения двери багажника фонаря багажного отделения в сборе (левая сторона) и извлеките его. -

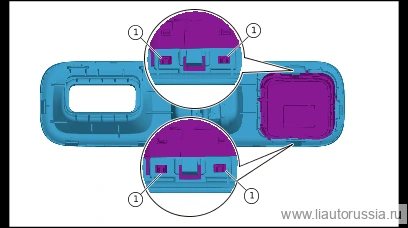

Отсоедините фиксирующие защёлки (4 шт.) соединения выключателя складывания сиденья с панелью выключателей левой задней боковины кузова в сборе, отделите выключатель складывания сиденья от панели выключателей левой задней боковины кузова в сборе движением вверх, извлеките панель выключателей левой задней боковины кузова в сборе.
Установка 2 шагов
-
Установите фиксирующую клипсу соединения выключателя складывания сиденья с панелью выключателей левой задней боковины в сборе (4 шт.), убедитесь в правильности установки.
-
Подсоедините плафон освещения багажника в сборе, фонарь освещения двери багажника (левая сторона), к панели выключателей правой задней боковины в сборе, убедитесь, что соединение установлено до упора.
