Облицовочная панель правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Выключатель стеклоподъёмника правой задней двери в сборе
- дверной фонарь
Снятие 6 шагов
-

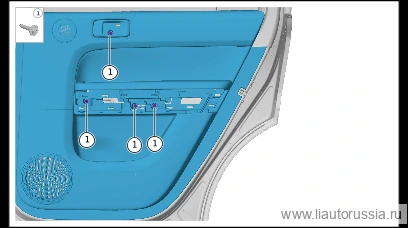

Выверните крепёжный винт облицовочной панели правой задней двери в сборе (4 шт.), отсоедините облицовочную панель правой задней двери в сборе от правой задней двери в сборе.
🔧 крестовая отвёртка Примечание: при отсоединении облицовочной панели правой задней двери в сборе следите за длиной жгута проводов правой задней двери и тросика внутреннего открывания двери, чтобы не допустить их повреждения -

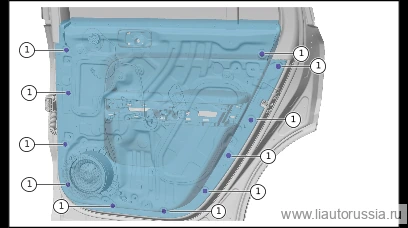

Отсоедините фиксирующие защёлки (11 шт.) облицовки правой задней двери в сборе.
-
Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.
-

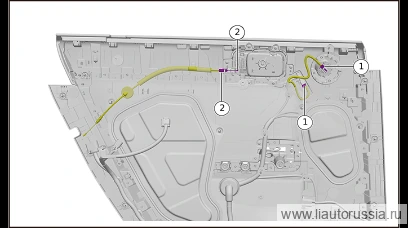

Отсоедините трос внутреннего открывания задней двери от внутренней ручки левой передней двери в сборе (правая задняя дверь).
-
Отсоедините разъём жгута проводов двери (2 шт.), снимите облицовочную панель правой задней двери в сборе.
-

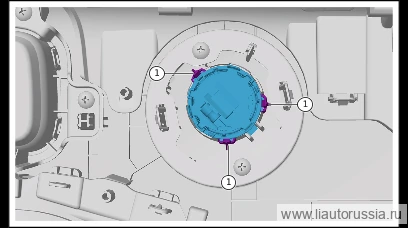

Отсоедините соединение (3 шт.) заднего высокочастотного динамика (правый задний) с облицовкой правой задней двери в сборе.
Установка 5 шагов
-
Установите соединение заднего высокочастотного динамика с облицовкой правой задней двери в сборе (3 шт.), убедитесь, что установка выполнена правильно.
-
Установите облицовочную панель правой задней двери в сборе, подсоедините разъём жгута проводов двери (2 шт.).
-
Подсоедините трос внутреннего открывания задней двери к внутренней ручке правой передней двери в сборе (правая задняя дверь).
-
Установите фиксатор облицовки правой передней двери в сборе (11 шт.), при установке убедитесь, что фиксатор установлен до места. X01-61026349 Пластиковый фиксатор.
X01-61026349 -
Установите фиксирующий винт декоративной панели правой задней двери в сборе (4 шт.). X01-89274222 Саморез с крестообразным шлицем и увеличенной полукруглой головкой. Момент затяжки: 2.0±0.5 Н·м
⚙︎ 2.0±0.5 Н·м🔧 крестовая отвёрткаX01-89274222
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фиксирующий винт декоративной панели правой задней двери в… | 2.0±0.5 Н·м |
