Нижняя облицовка двери багажника в сборе

Обшивка двери багажника · Li L6 2024 · стр. 2632–2633 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Нижняя облицовка двери багажника в сборе

Подготовительные работы 4

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Крышка аварийного замка двери багажника
  4. Выключатель закрытия электронного замка двери багажника

Снятие 2 шагов

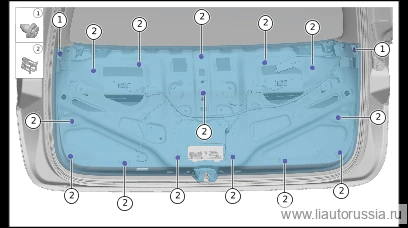

  1. Шаг 1

    С помощью пластиковой лопатки отсоедините упругие зажимы (2 шт.) нижней облицовки двери багажника в сборе.

  2. С помощью пластиковой лопатки отсоедините фиксатор крепления нижней обшивки двери багажника в сборе (14 шт.), снимите нижнюю обшивку двери багажника в сборе.

    одноразовая деталь
    Примечание
    • Фиксатор крепления является одноразовой деталью, после каждого снятия и установки требуется замена на новую деталь.
    • Снимите оставшийся на кузове фиксатор крепления, замените на новый фиксатор.

Установка 2 шагов

  1. Убедитесь, что пружинные зажимы (2 шт.) нижней облицовки двери багажника в сборе установлены до места.

  2. Установите нижнюю обшивку двери багажника в сборе, убедитесь, что фиксирующие клипсы нижней обшивки двери багажника в сборе (14 шт.) установлены на место. X01-89691011 Пластиковая клипса

    X01-89691011одноразовая деталь
    Примечание
    • Фиксирующая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
    • Снимите оставшиеся на кузове фиксирующие клипсы, замените их новыми.
