Монтажный кронштейн ручки правой задней двери
Обшивка задних дверей · Li L6 2024 · стр. 2674–2675 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Узел декоративной панели правой задней двери
Снятие 1 шагов
-

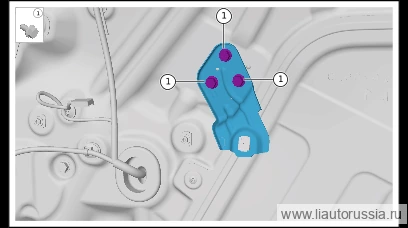

Выверните фиксирующий болт монтажного кронштейна ручки правой задней двери (3 шт.), извлеките монтажный кронштейн ручки правой задней двери.
🔧 Головка 10 мм
Установка 1 шагов
-
Установите монтажный кронштейн ручки правой задней двери, установите крепёжные болты (3 шт.). Q1860612F36 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860612F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн ручки правой задней двери, установите к… | 9±1 Н·м |
