Компонент облицовочной панели правой задней двери — внутренняя ручка правой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Узел декоративной панели правой задней двери
Снятие 1 шагов
-

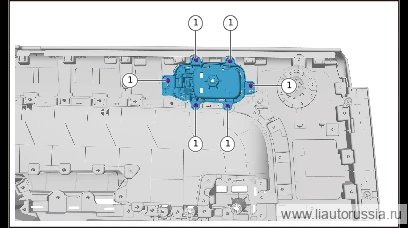

Выверните крепёжный винт внутренней ручки правой передней двери в сборе (правая задняя дверь) (6 шт.), снимите внутреннюю ручку правой передней двери в сборе (правая задняя дверь).
🔧 крестовая отвёртка
Установка 2 шагов
-
Установите внутреннюю ручку правой передней двери в сборе (правая задняя дверь), установите крепёжный винт внутренней ручки правой передней двери в сборе (правая задняя дверь) (6 шт.). Q2734213F36, самонарезающий винт с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки:
Q2734213F36 -
3±0.2 Н·м
🔧 крестовая отвёртка
