Декоративная панель правой передней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
5. Выключатель стеклоподъёмника переднего пассажирского сиденья в сборе
6. дверной фонарь
7. Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
8. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.

Снятие 7 шагов

1.

   1

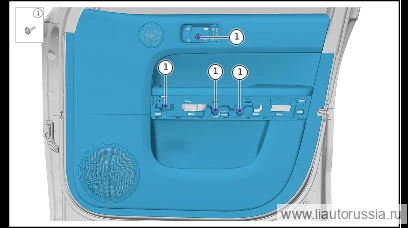

   Выверните крепёжные винты обшивки правой передней двери в сборе (4 шт.). Используйте

   🔧 крестовая отвёртка

2.

   2

   Отсоедините фиксирующие защёлки (11 шт.) облицовки правой передней двери в сборе.

3.

   3

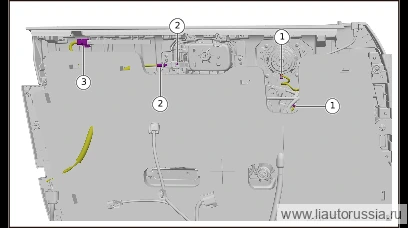

   Отсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).
4. 4

   Отсоедините трос внутреннего открывания передней двери от внутренней ручки правой передней двери в сборе.
5. 5

   Отсоедините разъём жгута проводов двери (2 шт.).

6.

   6

   Отсоедините фиксатор (2 шт.) низкочастотной антенны двери (правая передняя дверь), снимите низкочастотную антенну двери (правая передняя дверь).

7.

   7

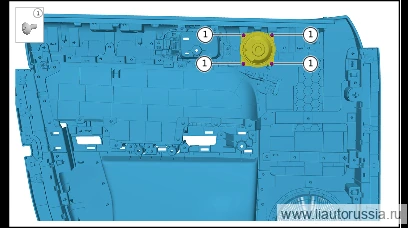

   Выверните крепёжный винт среднечастотного динамика передней двери (правая сторона) (4 шт.), снимите среднечастотный динамик передней двери (правая сторона).

   🔧 крестовая отвёртка

Установка 7 шагов

1.

   1

   Установите среднечастотный динамик передней двери (правая сторона), установите крепёжные саморезы среднечастотного динамика передней двери (правая сторона) (4 шт.). Q2734213F36 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

2.

   2

   Установите низкочастотную антенну двери (правая передняя дверь).

3.

   3

   Установите разъём жгута проводов двери (2 шт.).
4. 4

   Подсоедините трос внутреннего открывания передней двери к внутренней ручке правой передней двери в сборе.
5. 5

   Подсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

6.

   6

   Установите фиксирующую клипсу декоративной панели правой передней двери (11 шт.), при установке убедитесь, что клипса установлена надлежащим образом.

7.

   7

   Установите крепёжные винты облицовки правой двери в сборе (4 шт.). X01-89274222 Винт с крестообразным шлицем, шестигранной головкой самонарезающий и плоская шайба в сборе Момент затяжки: 2.0±0.5 Н·м

   ⚙︎ 2.0±0.5 Н·м🔧 крестовая отвёрткаX01-89274222

Моменты затяжки — сводка
