Среднечастотный динамик передней двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- дверной фонарь
- Снятие/установка узла облицовочной панели правой передней двери
Снятие 1 шагов
-

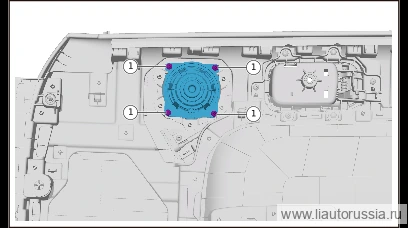

Выверните крепёжный винт(4 шт.) среднечастотного динамика передней двери, снимите среднечастотный динамик передней двери.
🔧 крестовая отвёртка
Установка 1 шагов
-
Установите среднечастотный динамик передней двери, установите крепёжные винты(4 шт.) среднечастотного динамика передней двери. Q2734213F36 Самонарезающий винт с крестообразным шлицем и высокой полукруглой головкой Момент затяжки: 1.3±0.2 Н·м
⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите среднечастотный динамик передней двери, установите крепёжны… | 1.3±0.2 Н·м |
