BLE-антенна заднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
Снятие 2 шагов
-

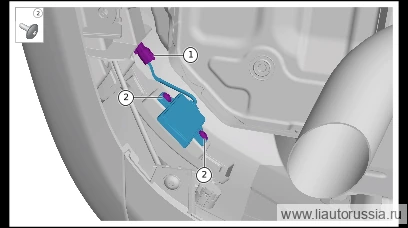

Отсоедините разъём(1 шт.) жгута проводов антенны BLE заднего бампера (правая задняя).
-
Выверните крепёжные винты антенны BLE заднего бампера (правая задняя) (2 шт.), снимите антенну BLE заднего бампера (правая задняя).
🔧 бита T25
Установка 2 шагов
-
Установите антенну BLE заднего бампера (правая задняя), установите крепёжные винты антенны BLE заднего бампера (правая задняя) (2 шт.). M01-89274816 самонарезающий винт с полукруглой головкой, фланцем и внутренним шестигранным шлицем-звёздочкой Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-головка T25M01-89274816 -
Установите разъём(1 шт.) жгута проводов антенны BLE заднего бампера (правая задняя).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите антенну BLE заднего бампера (правая задняя), установите кре… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены антенны BLE заднего бампера
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
