Жгут проводов датчика скорости вращения правого заднего колеса в сборе

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Колесо в сборе

Снятие 11 шагов

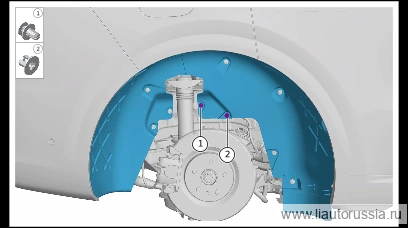

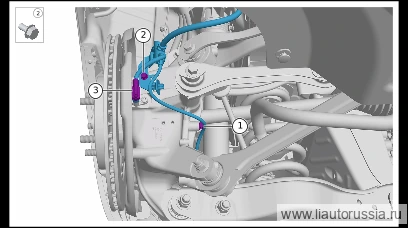

1.

   1

   Снимите составной фиксатор правого заднего подкрылка (1 шт.).
2. 2

   Выверните пластиковую крепёжную гайку(1 шт.) правого заднего подкрылка, отогните левый задний подкрылок.

   🔧 Головка 11 мм

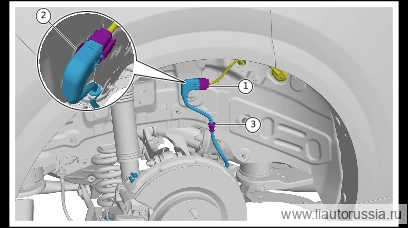

3.

   3

   Отсоедините разъём (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса.

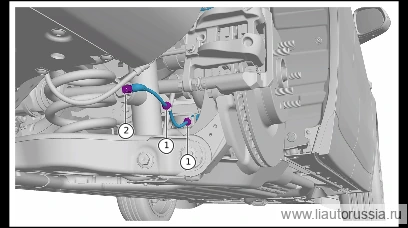

4. 4

   Отсоедините фиксатор (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса.
5. 5

   Отсоедините фиксатор жгута проводов правого заднего датчика скорости вращения колеса от кронштейна жгута проводов датчика скорости заднего колеса (1 шт.).

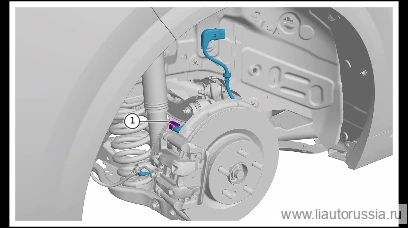

6.

   6

   Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

7.

   7

   Отсоедините разъём жгута проводов амортизатора в сборе (правый задний) (1 шт.).
8. 8

   Отсоедините фиксатор (2 шт.) жгута проводов датчика скорости вращения правого заднего колеса, извлеките жгут проводов датчика скорости вращения правого заднего колеса.

9.

   9

   Отсоедините разъём (1 шт.) жгута проводов двухчипового датчика скорости вращения колеса.
10. 10

    Выверните крепёжный болт жгута проводов правого заднего датчика скорости вращения колеса (1 шт.).

    🔧 головка 10 мм
11. 11

    Отсоедините фиксирующую защёлку(1 шт.) жгута проводов датчика скорости вращения правого заднего колеса, снимите жгут проводов датчика скорости вращения правого заднего колеса.

Установка 11 шагов

1.

   1

   Установите жгут проводов датчика скорости вращения правого заднего колеса, установите фиксирующую защёлку (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса.

2.

   2

   Установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса. Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71
3. 3

   Отсоедините разъём (1 шт.) жгута проводов двухчипового датчика скорости вращения колеса.

4.

   4

   Проденьте жгут проводов правого заднего датчика скорости вращения колеса, установите фиксатор жгута проводов правого заднего датчика скорости вращения колеса (2 шт.).
5. 5

   Подсоедините разъём(1 шт.) жгута проводов правого заднего амортизатора в сборе.

6.

   6

   Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

7.

   7

   Установите фиксатор (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса на кронштейн жгута проводов датчика скорости заднего колеса.
8. 8

   Установите фиксатор (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса.
9. 9

   Подсоедините разъём жгута проводов правого заднего датчика скорости вращения колеса (1 шт.).

10.

    10

    Верните на место правый задний подкрылок, установите пластиковую крепёжную гайку(1 шт.) правого заднего подкрылка. M01-89398101 Пластиковая гайка

    🔧 Головка 11 ммM01-89398101
11. 11

    Установите пистон (1 шт.) крепления правого заднего подкрылка. X01-89696105 пистон

    X01-89696105

Моменты затяжки — сводка
