Жгут проводов датчика скорости вращения левого переднего колеса в сборе

Низковольтные жгуты · Li L6 2024 · стр. 1731–1732 оригинала
7 шагов снятия7 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов датчика скорости вращения левого переднего колеса в сборе

Подготовительные работы 5

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Подъём и опускание автомобиля
  4. Колесо в сборе
  5. Левый передний подкрылок

Снятие 7 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов левого переднего амортизатора (подузел) в сборе (1 шт.).

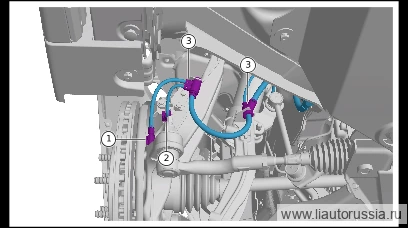

  2. Шаг 2

    Отсоедините разъём (1 шт.) жгута проводов двухчипового датчика скорости вращения колеса.

  3. Отсоедините разъём жгута проводов блока датчика ускорения (1 шт.).

  4. Отсоедините фиксирующий зажим(2 шт.) жгута проводов датчика скорости вращения левого переднего колеса.

  5. Шаг 5

    Отсоедините разъём (1 шт.) жгута проводов датчика скорости вращения левого переднего колеса.

  6. Отсоедините фиксирующий зажим(2 шт.) жгута проводов датчика скорости вращения левого переднего колеса.

  7. Отсоедините фиксатор (3 шт.) жгута проводов датчика скорости вращения левого переднего колеса, снимите жгут проводов датчика скорости вращения левого переднего колеса.

Установка 7 шагов

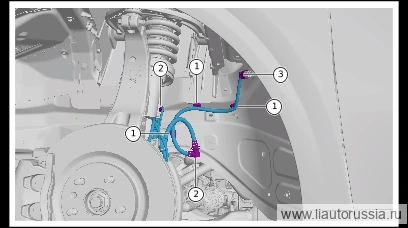

  1. Шаг 1

    Установите жгут проводов левого переднего датчика скорости вращения колеса, установите фиксирующую защёлку жгута проводов левого переднего датчика скорости вращения колеса (3 шт.).

  2. Шаг 2

    Установите фиксирующий зажим (2 шт.) жгута проводов левого переднего датчика скорости вращения колеса.

  3. Подсоедините разъём (1 шт.) жгута проводов датчика скорости вращения левого переднего колеса.

  4. Шаг 4

    Установите фиксирующий зажим (2 шт.) жгута проводов левого переднего датчика скорости вращения колеса.

  5. Подсоедините разъём(1 шт.) жгута проводов блока датчика ускорения.

  6. Подсоедините разъём (1 шт.) жгута проводов двухчипового датчика скорости вращения колеса.

  7. Шаг 7

    Подсоедините разъём (1 шт.) жгута проводов подузла левого переднего амортизатора в сборе.
