Жгут положительного провода DC-DC
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Экранирующая крышка багажного отделения в сборе.
- Демонтаж/монтаж узла ящика для инструментов багажника
- верхняя крышка резервного блока распределения питания
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
Снятие 4 шагов
-

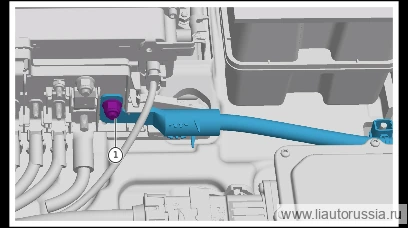

Выверните крепёжную гайку (1 шт.) жгута положительного провода DC-DC.
🔧 головка 13 мм -

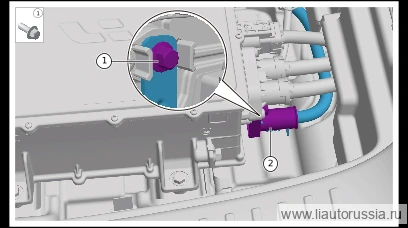

Отсоедините защитную крышку жгута проводов положительной клеммы DC-DC.
-
Выверните крепёжный болт жгута проводов положительной клеммы DC-DC (1 шт.).
🔧 Головка Внимание: Q1860816F70 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 13 ммQ1860816F70одноразовая деталь -

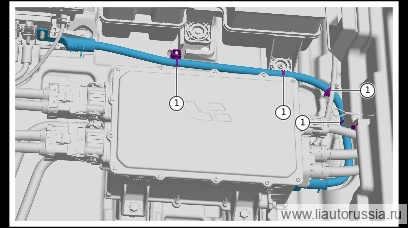

Отсоедините фиксатор (4 шт.) плюсового жгута проводов DC-DC, снимите плюсовой жгут проводов DC-DC.
Установка 4 шагов
-
Установите жгут положительного провода DC-DC, установите фиксирующую защёлку (4 шт.)
-
Установите крепёжный болт(1 шт.) жгута положительного провода DC-DC. Q1860816F70 Болт с шестигранной фланцевой головкой Момент затяжки: 15±1.5 Н·м
⚙︎ 15±1.5 Н·м🔧 Головка Внимание: Q1860816F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже необходимо заменять новой деталью 13 ммQ1860816F70одноразовая деталь -
Установите защитную крышку жгута проводов положительной клеммы DC-DC, убедитесь в правильности установки.
-
Установите крепёжную гайку (1 шт.) жгута положительного провода DC-DC.
🔧 головка 13 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт(1 шт.) жгута положительного провода DC-DC. Q… | 15±1.5 Н·м |
