Жгут отрицательного провода аккумуляторной батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Экранирующая крышка багажного отделения в сборе.
- Аккумулятор книга владельца
Снятие 1 шагов
-

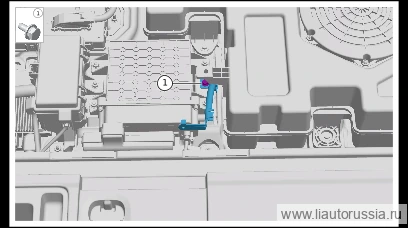

Выверните крепёжный болт (1 шт.) жгута проводов отрицательной клеммы аккумуляторной батареи в сборе, снимите жгут проводов отрицательной клеммы аккумуляторной батареи в сборе.
🔧 головка Внимание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
Установка 1 шагов
-
Установите жгут проводов отрицательной клеммы аккумуляторной батареи в сборе, установите крепёжный болт (1 шт.) жгута проводов отрицательной клеммы аккумуляторной батареи в сборе. M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите жгут проводов отрицательной клеммы аккумуляторной батареи в… | 9±1 Н·м |
