Высоковольтный жгут проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) низкого напряжения, должен работать в высоковольтных изоляционных перчатках и одновременно обеспечивать собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Если защитное покрытие от истирания проводов высоковольтной бортовой электрической системы повреждено, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), провода необходимо немедленно заменить; ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), провода необходимо немедленно заменить; ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с тонкой пластиковой оболочкой.

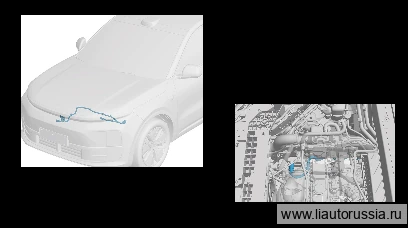

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Передняя защита моторного отсека
- Подъём и опускание автомобиля
- Колесо в сборе
- Левый передний подкрылок
- Левая передняя нижняя защита днища
Снятие 7 шагов
-

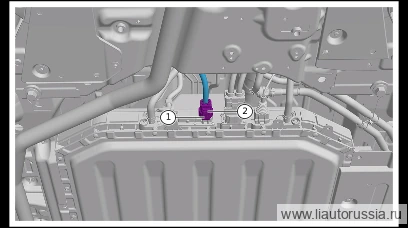

Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-

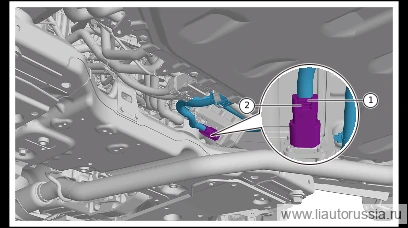

Отсоедините разъём(1 шт.) высоковольтного жгута от тяговой аккумуляторной батареи к компрессору и PTC от жгута проводов электрокомпрессора в сборе.
-

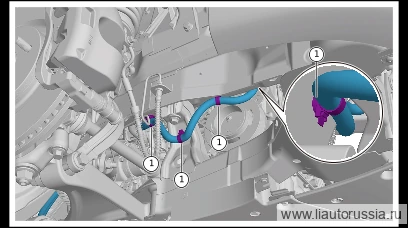

Отсоедините фиксатор (4 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-

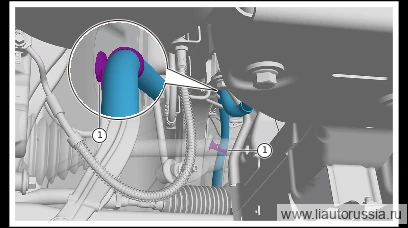

Отсоедините фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-

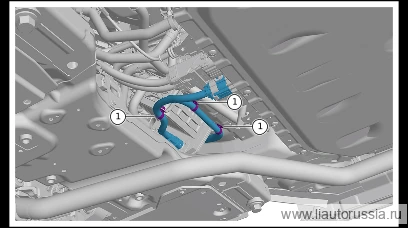

Отсоедините фиксатор (3 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Нажмите кнопку разблокировки первой ступени, вытяните до упора. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю и жгута проводов высоковольтного жидкостного нагревателя.
-
Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC до упора. 2 . Нажмите кнопку разблокировки второй ступени, отсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC и жгута проводов тяговой аккумуляторной батареи в сборе, снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи к компрессору и PTC.
Установка 8 шагов
-
Установите высоковольтный жгут проводов от тяговой аккумуляторной батареи до компрессора и PTC, подсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи до компрессора и PTC к жгуту проводов блока тяговой аккумуляторной батареи в сборе, заблокируйте вторичный фиксатор.
-
Подсоедините разъём(1 шт.) высоковольтного жгута тяговой аккумуляторной батареи, компрессора и PTC, заблокируйте фиксатор первой ступени.
-
Подсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю и жгута проводов высоковольтного жидкостного нагревателя, зафиксируйте фиксатор второй ступени. 2. Нажмите кнопку разблокировки первой ступени до упора.
-
Установите фиксатор (3 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Установите фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Установите фиксатор (4 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-

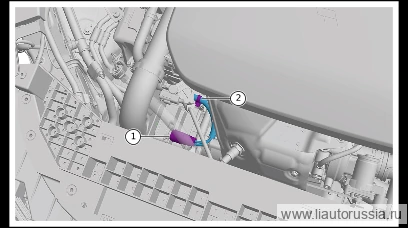

Подсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC и жгута проводов компрессора с электроприводом в сборе.
-
Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
