Кронштейн датчика скорости вращения левого заднего колеса
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

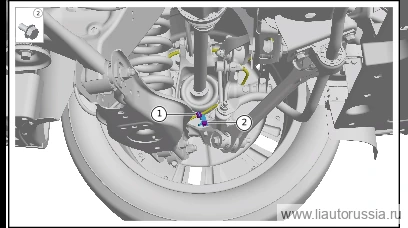

Отсоедините фиксатор жгута проводов левого заднего датчика скорости вращения колеса (1 шт.).
-
Выверните крепёжный болт(1 шт.) кронштейна датчика скорости вращения левого заднего колеса.
🔧 Головка 10 мм
Установка 2 шагов
-
Установите кронштейн датчика скорости вращения левого заднего колеса, установите крепёжный болт (1 шт.) кронштейна датчика скорости вращения левого заднего колеса. Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Установите фиксатор (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн датчика скорости вращения левого заднего колеса,… | 9±1 Н·м |
