Магистраль заднего омывателя в сборе 3
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
- Верхняя облицовка двери багажника в сборе
- Снятие/установка узла спойлера
- Нижний щиток корпуса спойлера
Снятие 3 шагов
-

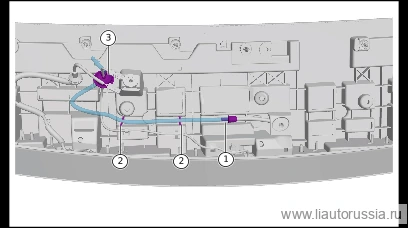

Отсоедините заднее сопло в сборе от заднего трубопровода омывателя в сборе 3.
-
Отсоедините фиксатор соединения трубопровода омывателя в сборе 3 с корпусом спойлера в сборе (2 шт.).
-
Выведите трубопровод заднего стеклоомывателя в сборе 3 через резиновый чехол камеры заднего вида, снимите трубопровод заднего стеклоомывателя в сборе 3.
Установка 2 шагов
-
Установите трубопровод омывателя заднего стекла в сборе 3, проведите трубопровод омывателя заднего стекла в сборе 3 через резиновый чехол камеры заднего вида.
-
Установите фиксатор соединения трубопровода омывателя в сборе 3 со спойлером в сборе (2 шт.). 2. Соедините заднюю форсунку омывателя в сборе с задним трубопроводом омывателя в сборе 3, убедитесь в надёжности установки.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
