Правое наружное зеркало заднего вида в сборе — правая камера переднего обзора

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Выключатель стеклоподъёмника переднего пассажирского сиденья в сборе
5. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
6. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
7. Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
8. дверной фонарь
9. Снятие/установка узла облицовочной панели правой передней двери
10. правое наружное зеркало заднего вида в сборе — правое наружное зеркало заднего вида в сборе

Снятие 7 шагов

1.

   1

   Снимите правую уплотнительную прокладку.

2.

   2

   Снимите правую треугольную накладку.

3.

   3

   Сложите правое наружное зеркало заднего вида в направлении, указанном стрелкой.

4.

   4

   Выверните крепёжные винты (2 шт.) правого нижнего защитного кожуха, снимите правый нижний защитный кожух.

   🔧 торцевая насадка Внимание: при снятии нижнего защитного кожуха сначала с помощью подходящего инструмента отожмите зазор, начиная с указанного на рисунке места, затем последовательно вдоль зазора отожмите и снимите нижний защитный кожух, необходимо соблюдать осторожность, чтобы не повредить внешний вид нижнего защитного кожуха T10

5.

   5

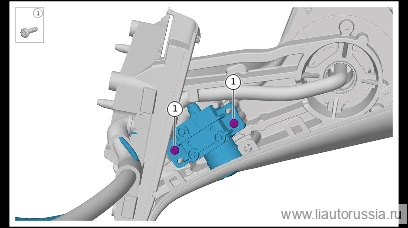

   Выверните крепёжные винты правой передней камеры обзора (2 шт.).

   🔧 головка-бита T10

6.

   6

   С помощью плоской отвёртки подденьте и извлеките фиксатор разъёма жгута проводов правой камеры переднего вида.

7.

   7

   Отсоедините фиксатор разъёма жгута проводов правой камеры переднего обзора, снимите разъём жгута проводов правой камеры переднего обзора, демонтируйте правую камеру переднего обзора.

Установка 7 шагов

1. 1

   Установите правую камеру переднего обзора, установите разъём жгута проводов правой камеры переднего обзора.

   Примечание. Защитите линзу правой камеры переднего обзора от царапин.

2.

   2

   Установите фиксатор блокировки разъёма жгута проводов правой передней камеры обзора.

3.

   3

   Установите правую камеру переднего вида, установите крепёжные винты (2 шт.) правой камеры переднего вида. X01-9000030 Крепёжный винт камеры переднего вида. Момент затяжки: 1,2 Н·м.

   ⚙︎ 1.2 Н·м🔧 торцевая головка T10X01-9000030

4.

   4

   Установите правый нижний защитный кожух, установите крепёжные винты правого нижнего защитного кожуха (2 шт.). Момент затяжки: 0.6±0.1 Н·м

   ⚙︎ 0.6±0.1 Н·м🔧 торцевая насадка отвёртки T10

5.

   5

   Верните правое наружное зеркало заднего вида в исходное положение.

6.

   6

   Установите правую треугольную крышку.

7.

   7

   Установите правую уплотнительную прокладку.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
