Правая нижняя накладка боковины кузова в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
Снятие 3 шагов
-
Выверните крепёжные винты правого заднего подкрылка (1 шт.).
🔧 торцевая насадка отвёртки T25 -

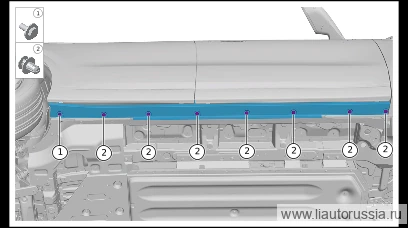

Выверните крепёжные болты нижней накладки боковины кузова в сборе (правой) (1 шт.).
🔧 торцевая головка 10 мм -
Снимите фиксирующие защёлки (7 шт.) нижней накладки правой боковины кузова в сборе, снимите нижнюю накладку правой боковины кузова в сборе.
Установка 4 шагов
-
Установите нижний юбочный молдинг правой боковины кузова в сборе, установите фиксирующие клипсы нижнего юбочного молдинга правой боковины кузова в сборе (7 шт.). X01-89696105 клипса
X01-89696105 -
Установите крепёжные болты (1 шт.) нижней накладки боковины кузова (правой) в сборе.
-
Q140B0616F70L комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжные винты (1 шт.) правого заднего подкрылка. M01-89274816 самонарезающий винт с полукруглой фланцевой головкой и внутренним шестигранно-звёздчатым профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Q140B0616F70L комплект шестигранного болта и плоской шайбы Момент затя… | 9±1 Н·м |
| Установите крепёжные винты (1 шт.) правого заднего подкрылка. M01-8927… | 1.5±0.5 Н·м |
