Нижняя облицовочная панель заднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 6 шагов
-

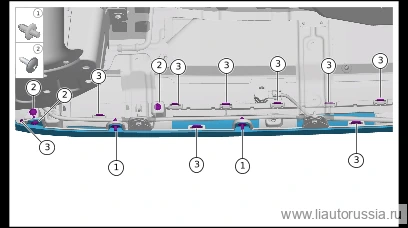

Снимите фиксирующую защёлку-кнопку (2 шт.) нижней облицовки заднего бампера.
-
Снимите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера.
🔧 головка-бита T25 -
Отсоедините фиксирующие защёлки(9 шт.) нижней декоративной накладки заднего бампера.
-

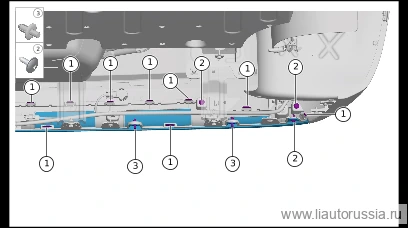

Снимите фиксирующую защёлку-кнопку (2 шт.) нижней облицовки заднего бампера.
-
Снимите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера.
🔧 головка-бита T25 -
Отсоедините фиксирующие защёлки(9 шт.) нижней декоративной накладки заднего бампера.
Установка 6 шагов
-
Установите нижнюю облицовку заднего бампера, убедитесь, что фиксатор (9 шт.) нижней облицовки заднего бампера установлен в правильное положение.
-
Установите крепёжные винты (3 шт.) нижней декоративной накладки заднего бампера. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и торцевым шестигранным (Torx) шлицем. Момент затяжки: 1,5±0,5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25 3M01-89274816 -
Установите крепёжные клипсы нижней декоративной панели заднего бампера (2 шт.). X01-89696104 клипса
X01-89696104 -
Установите нижнюю облицовку заднего бампера, убедитесь, что фиксатор (9 шт.) нижней облицовки заднего бампера установлен в правильное положение.
-
Установите крепёжные винты (3 шт.) нижней облицовочной панели заднего бампера. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816 -
Установите крепёжные клипсы нижней декоративной панели заднего бампера (2 шт.). X01-89696104 клипса
X01-89696104
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (3 шт.) нижней декоративной накладки заднег… | 1.5±0.5 Н·м |
| Установите крепёжные винты (3 шт.) нижней облицовочной панели заднего… | 1.5±0.5 Н·м |
