Наружная передняя облицовка правой стойки B в сборе

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
5. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
6. Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
7. дверной фонарь
8. Снятие/установка узла облицовочной панели правой передней двери
9. молдинг оконной рамы правой передней двери в сборе.
10. наружный водоотражатель правой передней двери в сборе

Снятие 2 шагов

1.

   1

   В направлении, указанном стрелкой, отсоедините направляющую стекла правой передней двери в сборе от сварного узла металлической панели правой передней двери в сборе.

2.

   2

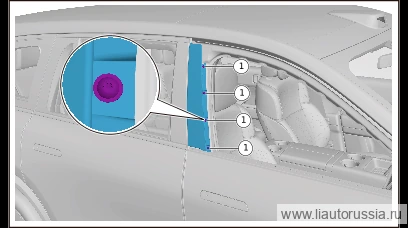

   Выверните крепёжные винты передней наружной облицовки правой стойки B в сборе (4 шт.), снимите переднюю наружную облицовку правой стойки B в сборе.

   🔧 головка-бита T25

Установка 2 шагов

1.

   1

   Установите переднюю наружную накладку правой стойки B в сборе, установите крепёжные винты передней наружной накладки правой стойки B в сборе (4 шт.). M01-89275016 самонарезающий винт с внутренним шестигранником, цилиндрической головкой и фланцем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T20M01-89275016

2.

   2

   Установите направляющий паз стекла правой передней двери в сборе в направлении, указанном стрелкой.

Моменты затяжки — сводка
