Левое наружное зеркало заднего вида в сборе — левый указатель поворота-PRO

Зеркала заднего вида (наружные и внутреннее) · Li L6 2024 · стр. 3051–3052 оригинала
2 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левое наружное зеркало заднего вида в сборе — левый указатель поворота-PRO

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. левое наружное зеркало заднего вида в сборе — узел левого зеркального элемента в сборе
  5. левое наружное зеркало заднего вида в сборе — левый ободок зеркала
  6. левое наружное зеркало заднего вида в сборе — декоративный кожух левого наружного зеркала заднего вида

Снятие 2 шагов

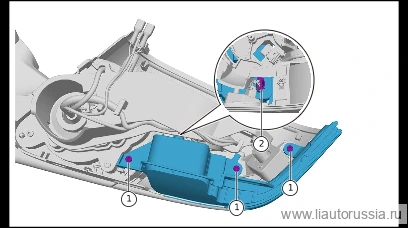

  1. Шаг 1

    Выверните крепёжные винты левого указателя поворота — PRO (3 шт.).

    🔧 торцевая насадка отвёртки T10

  2. Отсоедините разъём жгута проводов (1 шт.) левого указателя поворота-PRO, снимите левый указатель поворота-PRO.

Установка 3 шагов

  1. Подсоедините разъём жгута проводов левого указателя поворота-PRO (1 шт.), установите левый указатель поворота-PRO.

  2. Установите крепёжные винты (3 шт.) левого указателя поворота PRO. Крепёжный винт LAA-90000464. Момент затяжки:

  3. 8 Н·м

    🔧 торцевая насадка Внимание: крепёжный винт LAA-90000464 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его на новый T10одноразовая деталь

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
