Левое наружное зеркало заднего вида в сборе — левая камера переднего вида

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Выключатель стеклоподъёмника водительского сиденья в сборе
5. облицовка треугольного окна левой передней двери в сборе
6. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
7. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
8. дверной фонарь
9. Снятие и установка узла облицовки левой передней двери
10. левое наружное зеркало заднего вида в сборе — левое наружное зеркало заднего вида в сборе

Снятие 7 шагов

1.

   1

   Снимите левую уплотнительную прокладку.

2.

   2

   Снимите левую треугольную крышку.

3.

   3

   Сложите левое наружное зеркало заднего вида в направлении, указанном стрелкой.

4.

   4

   Выверните крепёжные винты левого нижнего защитного кожуха (2 шт.), снимите левый нижний защитный кожух.

   🔧 торцевая насадка отвёртки Внимание: при снятии нижнего защитного кожуха сначала с помощью подходящего инструмента образуйте зазор в месте, указанном на схеме, затем последовательно поддёргивайте нижний защитный кожух вдоль зазора; будьте осторожны, чтобы не повредить внешний вид нижнего защитного кожуха T10

5.

   5

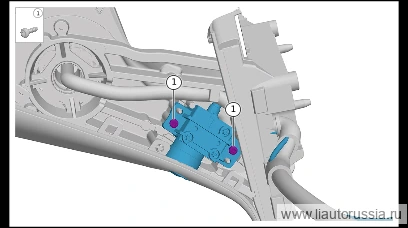

   Выверните крепёжные винты (2 шт.) левой камеры переднего обзора.

   🔧 торцевая насадка T10

6.

   6

   Используя плоскую отвёртку, подденьте и извлеките фиксатор блокировки разъёма жгута проводов левой передней камеры обзора.

7.

   7

   Отсоедините фиксатор разъёма жгута проводов левой камеры переднего вида, снимите разъём жгута проводов левой камеры переднего вида, снимите левую камеру переднего вида.

Установка 7 шагов

1. 1

   Установите левую камеру переднего обзора, установите разъём жгута проводов левой камеры переднего обзора.

   Примечание. Защищайте объектив левой камеры переднего обзора от царапин.

2.

   2

   Установите стопорную защёлку разъёма жгута проводов левой камеры переднего обзора.

3.

   3

   Установите левую переднюю камеру обзора, установите крепёжные винты левой передней камеры обзора (2 шт.). X01-9000030 крепёжный винт передней камеры обзора Момент затяжки: 1.2 Н·м

   ⚙︎ 1.2 Н·м🔧 головка-бита T10X01-9000030

4.

   4

   Установите левый нижний защитный кожух, установите крепёжные винты (2 шт.) левого нижнего защитного кожуха.

   🔧 торцевая головка T10

5.

   5

   Верните на место левое наружное зеркало заднего вида.

6.

   6

   Установите левую треугольную крышку.

7.

   7

   Установите левую уплотнительную прокладку.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
