Кронштейн задней защитной панели днища
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

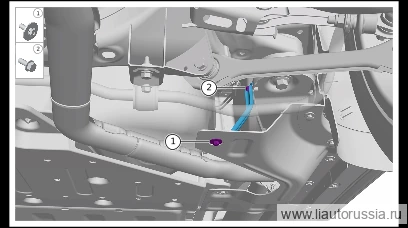

Выверните крепёжные болты кронштейна задней защитной панели днища (1 шт.).
🔧 головка 10 мм -
Выверните крепёжные болты (1 шт.) кронштейна задней защиты днища, снимите кронштейн задней защиты днища.
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите кронштейн задней защитной панели днища, установите крепёжные болты кронштейна задней защитной панели днища (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите крепёжные болты (1 шт.) кронштейна заднего защитного щитка шасси. X01-89146620 комбинированный крепёж: болт с шестигранной головкой с внутренним шестигранно-звёздчатым профилем, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн задней защитной панели днища, установите крепёжны… | 9±1 Н·м |
| Установите крепёжные болты (1 шт.) кронштейна заднего защитного щитка… | 6±1 Н·м |
