Корпус спойлера в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Разборка/сборка узла нижней внутренней облицовки двери багажника
5. Верхняя облицовка двери багажника в сборе
6. Снятие/установка узла спойлера
7. Нижний щиток корпуса спойлера
8. Задняя форсунка в сборе

Снятие 4 шагов

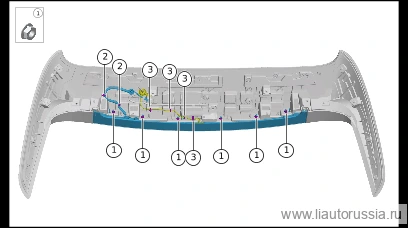

1.

   1

   Выверните крепёжную гайку(6 шт.) дополнительного стоп-сигнала в сборе.

   🔧 головка 10 мм

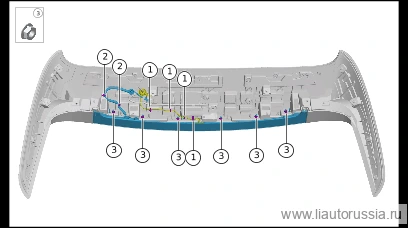

2. 2

   Отсоедините фиксаторы (2 шт.) дополнительного стоп-сигнала в сборе от заднего спойлера в сборе.
3. 3

   Расстыкуйте крепёжную защёлку (4 шт.), соединяющую камеру заднего вида с задним спойлером в сборе.

4.

   4

   Отсоедините фиксирующую защелку (2 шт.), соединяющую трубопровод заднего омывателя в сборе 3 с корпусом спойлера в сборе, снимите корпус спойлера в сборе.

Установка 4 шагов

1.

   1

   Установите трубопровод омывателя заднего стекла в сборе 3, установите фиксирующую защёлку (2 шт.) соединения трубопровода омывателя заднего стекла в сборе 3 с блоком спойлера в сборе.

2.

   2

   Установите фиксаторы (4 шт.) крепления камеры заднего вида к заднему спойлеру в сборе.
3. 3

   Установите крепёжную защёлку (2 шт.), соединяющую дополнительный стоп-сигнал в сборе с задним спойлером в сборе.
4. 4

   Установите крепёжные гайки (6 шт.) узла дополнительного стоп-сигнала в сборе и заднего спойлера. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 3±0.5 Н·м

   ⚙︎ 3±0.5 Н·м🔧 головка 10 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
